Acabado superficial de PCB ENIG vs ENEPIG: Ventajas y desventajas

Introducción: La importancia del acabado superficial para su PCB

El proceso de acabado superficial es un elemento crucial en la fabricación de productos electrónicos. Este influye directamente en la fiabilidad de las uniones soldadas, la estabilidad durante el almacenamiento a largo plazo, la resistencia a la corrosión ambiental y el rendimiento de la transmisión de señales. Cuando los productos se utilizan en la industria aeroespacial, dispositivos médicos o electrónica de consumo, la selección del acabado superficial de la PCB determina si el producto cumple con los estándares de rendimiento requeridos.

La industria de PCB ofrece diversas opciones de acabado superficial. Entre ellas, la inmersión en níquel químico. Oro (ENIG) El proceso ENIG, que combina níquel químico y paladio químico por inmersión en oro (ENEPIG), destaca por su equilibrio y rendimiento avanzado. El proceso ENIG logra un equilibrio entre coste y rendimiento, lo que atrae a muchos usuarios a este acabado. Como acabado superficial fiable, ENIG prolonga la vida útil de las PCB y mejora su adaptabilidad a entornos hostiles. Esta guía analiza todo el proceso de fabricación y examina las ventajas y desventajas en aplicaciones prácticas, proporcionando información para ayudar a los usuarios a seleccionar el acabado superficial óptimo para sus PCB.

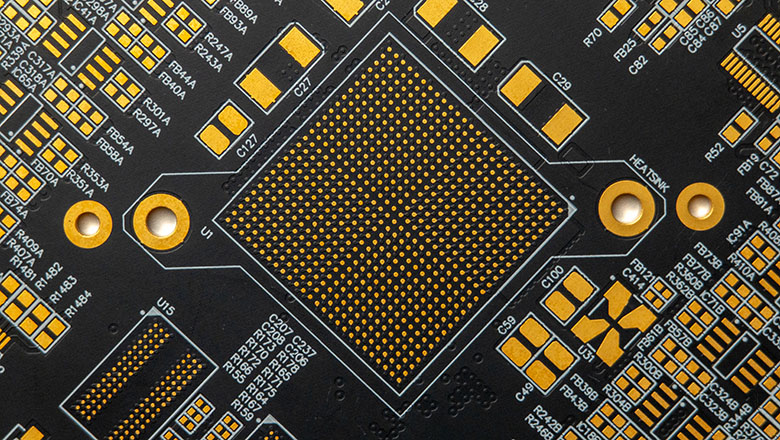

¿Qué es ENIG? Entendiendo este acabado confiable

ENIG significa níquel químico por inmersión en oro. Se trata de un acabado superficial metálico de dos capas que constituye el estándar de oro en las prácticas modernas de la industria de PCB.

• La primera capa, una capa de níquel, se deposita sobre las almohadillas de cobre mediante un proceso químico (sin corriente eléctrica).
• A continuación se aplica una fina capa de oro (la capa de oro se recubre por inmersión) como capa superior.
• Las capas de níquel y oro trabajan juntas: el níquel protege el cobre y sirve como superficie de soldadura principal, mientras que el oro asegura la soldabilidad y protege el níquel durante el almacenamiento.

¿Qué hace que ENIG sea una buena opción?

• El acabado no contiene plomo, lo que cumple con los estándares ecológicos modernos (cumplimiento de RoHS).
• ENIG cumple con los estrictos requisitos de los dispositivos aeroespaciales y médicos porque forma una barrera confiable para el cobre y proporciona soldabilidad a largo plazo.
• Protege las trazas de cobre de la oxidación, haciendo que la PCB dure más y funcione de manera consistente.

Una fina capa de oro sobre el níquel no solo ofrece una superficie altamente conductora, sino que también garantiza una superficie lisa que ayuda a colocar las piezas correctamente, algo vital para las líneas de ensamblaje de PCB automatizadas.

Cómo funciona ENIG: explicación del proceso de enchapado

El proceso ENIG implica más pasos y es más complejo que el proceso HASL u OSP. Se establecen parámetros específicos antes de cada paso del proceso ENIG. Este procedimiento completo garantiza que el acabado superficial final cumpla con estándares confiables, al tiempo que evita defectos comunes como una soldadura deficiente o la corrosión de la capa de níquel.

Paso a paso: Proceso de recubrimiento ENIG

Pretratamiento: Elimina aceite, suciedad y óxido de las almohadillas de cobre, esencial para una buena adhesión.

Micrograbado: Rugosa ligeramente el cobre para prepararlo para una deposición uniforme de níquel.

Activación (catalizador de paladio): Deposita un catalizador que permite que el níquel comience a depositarse químicamente sobre el cobre.

Deposición de níquel electrolítico: La capa principal de níquel en ENIG actúa como una barrera confiable para el cobre y proporciona el principal acabado soldable.

Enjuague: Limpia la superficie para evitar la contaminación entre capas.

Deposición de oro por inmersión: Un proceso químico: los iones de oro reemplazan algunos átomos de níquel, formando una fina capa de oro que protege y preserva la soldabilidad.

Enjuague final y secado: Previene manchas de agua o deslustre en el acabado de la superficie del oro.

¿Qué hace que ENIG sea único?

• El proceso ENIG no implica corriente eléctrica: tanto el níquel como el oro se depositan de forma autocatalítica, lo que produce una superficie lisa y plana y un espesor constante.
• El oro fino es justo el suficiente para proteger al níquel: si es demasiado grueso, aumentaría los costos y si es demasiado fino, podría afectar el almacenamiento y el rendimiento.
• La capa de níquel también absorbe la mayor parte del calor de la soldadura, protegiendo las almohadillas de cobre del daño térmico.

En resumen: El acabado de superficie ENIG proporciona a las PCB una mayor durabilidad y confiabilidad. Este tratamiento de superficie cumple con los requisitos de las líneas de producción automatizadas. ENIG mejora el rendimiento de transmisión de señal de las PCB. Mientras tanto, este proceso reduce la dificultad de montaje de componentes de alta densidad.

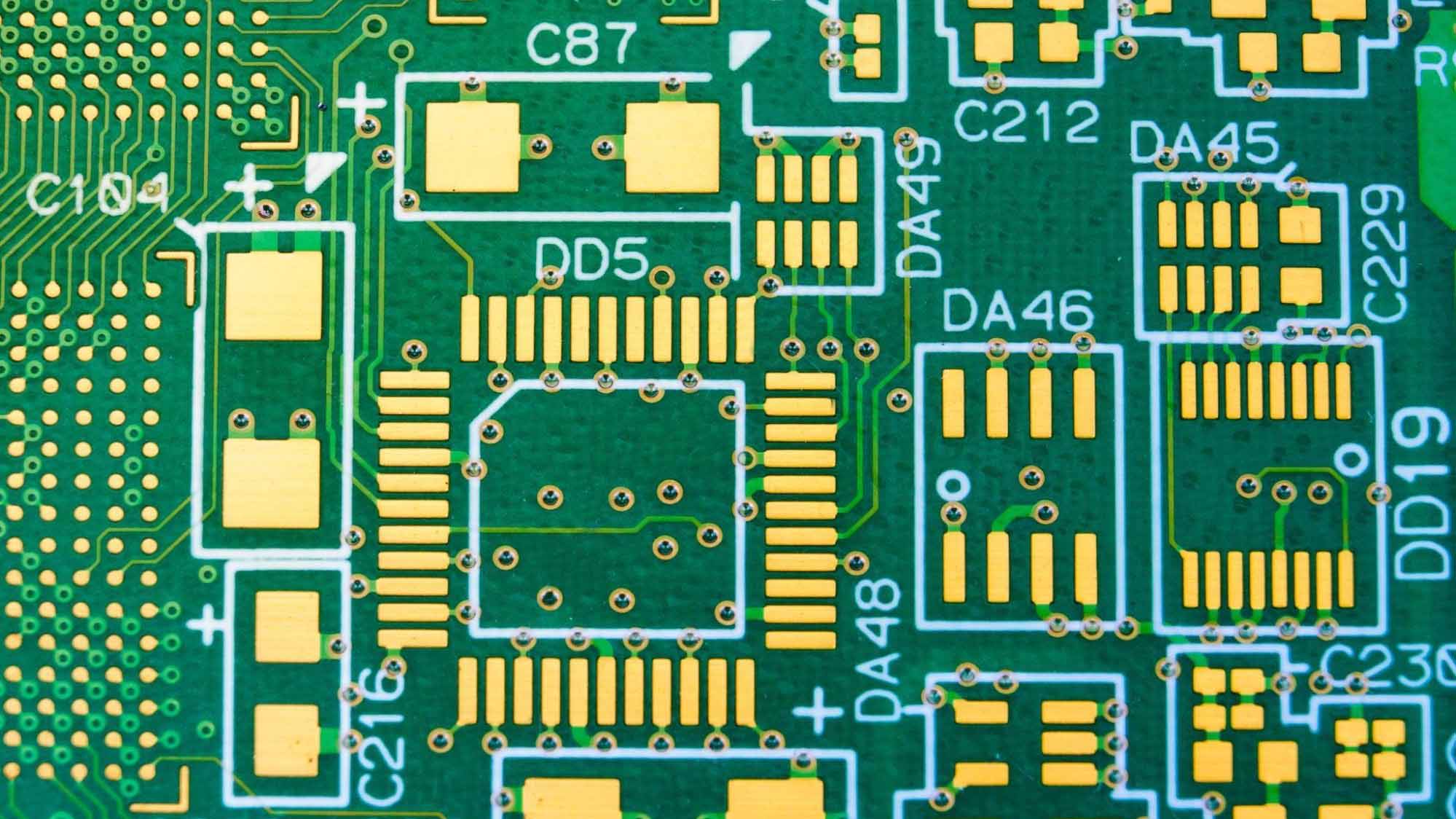

Ventajas y desventajas del acabado superficial ENIG

Veamos las ventajas y desventajas de ENIG como acabado superficial para su PCB:

Ventajas de ENIG

• Soldabilidad superior ENIG es ideal para soldar gracias a su acabado superficial de oro altamente conductivo y libre de óxido. Esto facilita el proceso de ensamblaje y produce uniones de soldadura robustas.
• Superficie plana y lisa El acabado ofrece una superficie plana esencial para la tecnología de montaje superficial, interconexiones de alta densidad y componentes BGA avanzados. La superficie lisa facilita la colocación precisa de las piezas en el ensamblaje automatizado.
• Excelente resistencia a la corrosión Las capas de níquel y oro actúan como barrera contra el cobre, previniendo la corrosión y la oxidación. Por eso, ENIG es tan popular en dispositivos aeroespaciales y médicos.
• Dura más tiempo en almacenamiento Los PCB con acabado ENIG se pueden almacenar hasta dos años o más, gracias a la fina capa de oro que protege el níquel.
• Sin plomo, ecológico ENIG es un acabado sin plomo que respalda los estándares ecológicos globales para la industria de PCB.
• Fácil de conectar por cable El acabado de la superficie dorada es vital para las PCB que requieren unión por cable de oro (como los módulos ópticos o de RF).
• Espesor de capa uniforme El acabado se forma de manera uniforme en todas las almohadillas de cobre, lo que reduce las posibilidades de variabilidad que se encuentran en HASL.
• Fácil de inspeccionar La inspección visual y del AOI se simplifica debido a la superficie de oro reflectante, aunque el control del espesor aún requiere metrología.

Principales ventajas de ENIG

Desventajas de ENIG

• Costo ENIG cuesta más que OSP y HASL debido al contenido de oro y su complejo proceso de recubrimiento.
• Síndrome de la almohadilla negra Una desventaja poco común, pero grave, del ENIG: si no se controla, el níquel puede corroerse durante el chapado en oro, lo que provoca que las almohadillas se vuelvan frágiles e insoldables. Este riesgo se minimiza en entornos de fabricación confiables, pero debe supervisarse.
• No es ideal para aplicaciones de alto desgaste La fina capa de oro no es adecuada para el contacto mecánico repetido (como en los conectores de borde). En este caso, es preferible el oro duro (electrolítico).
• Sensible al manejo Los aceites o el polvo en el acabado pueden causar problemas de soldabilidad, por lo que se debe minimizar su manipulación.
• Resistencia limitada al choque térmico Si bien ENIG es confiable para la electrónica estándar, algunos ciclos de temperatura muy alta (por ejemplo, para la electrónica de potencia) pueden revelar debilidades en comparación con las alternativas.
• Un proceso complejo aumenta el riesgo de variabilidad El proceso de enchapado de varios pasos implica muchos controles químicos; si uno falla, el acabado y el rendimiento de la PCB pueden verse afectados.

Desventaja de ENIG

ENIG vs ENEPIG: Una mirada más de cerca

ENEPIG (Níquel químico - Paladio químico - Oro de inmersión) es una alternativa emergente para diseños aún más exigentes. ENEPIG introduce una capa de metal del grupo del platino entre el níquel y el oro:

• El paladio actúa como amortiguador, reduciendo el riesgo del síndrome de la almohadilla negra: ENEPIG es el “acabado universal” para aplicaciones complejas y de alto valor, como la industria aeroespacial y la electrónica médica de alta frecuencia.
• ENEPIG admite tanto la unión con hilo de oro como la soldadura sin plomo y estaño, lo que lo convierte en el “acabado de soldadura universal”.
• La capa adicional puede mitigar las desventajas de ENIG, pero los costos de ENEPIG son aún más altos.

Comparación rápida de ENIG vs ENEPIG

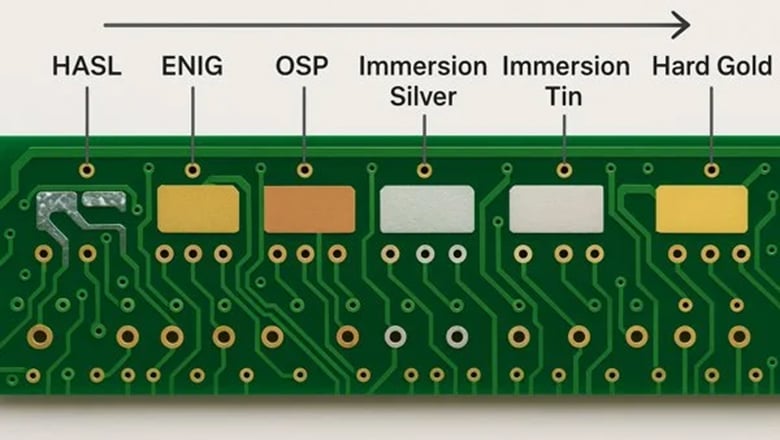

ENIG vs. otros acabados superficiales de PCB (ENEPIG, HASL, oro duro, OSP)

HASL (nivelación de soldadura por aire caliente)

• Cómo funciona: Las placas se sumergen en soldadura fundida y luego se aplanan con aire caliente.
• Ventajas:Bajo costo, robusto para orificios pasantes.
• Desventaja:Acabado desigual: las almohadillas no son planas, lo que las hace inadecuadas para SMT de paso fino.
• No es la mejor superficie si necesita planitud para BGA, CSP o ensamblaje avanzado.

Oro duro (oro electrolítico)

• Cómo funciona: Contactos de borde y almohadillas de alto desgaste recubiertos de oro electrolítico grueso.
• Ventajas:El más duradero: ideal para conectores de borde de entrada y salida.
• Desventaja:Caro, no se utiliza para almohadillas soldadas debido a su baja soldabilidad y al costo.
• Se utiliza únicamente en áreas de almohadillas donde el desgaste mecánico es una preocupación.

OSP (conservante orgánico de soldabilidad)

• Cómo funciona: El compuesto orgánico a base de agua protege temporalmente el cobre.
• Ventajas:Muy económico, ecológico, bueno para tiradas cortas de producción.
• Desventaja:La vida útil se mide en semanas; no es adecuado para almacenamiento o reflujos múltiples.

Plata de inmersión y estaño de inmersión

• Existen alternativas de acabado superficial fino para mercados específicos (por ejemplo, RF, electrónica ecológica), pero ambos son más vulnerables a problemas de manipulación, deslustre y vida útil que ENIG.

Aplicaciones de ENIG y resultados reales

¿Qué usos de PCB se benefician más de ENIG?

• Electrónica aeroespacial:Una superficie plana, un acabado confiable y resistencia a la corrosión son obligatorios.
• Dispositivos médicos:ENIG protege las delicadas almohadillas de cobre y las conexiones de trazas durante años, algo fundamental en la electrónica implantada o de diagnóstico.
• ECU automotrices:Resistencia a la sal, al calor y a la humedad; el acabado ENIG ayuda a que su PCB funcione durante toda la vida útil de un automóvil.
• Dispositivos de consumo:Los dispositivos de alta densidad, como los teléfonos inteligentes, dependen de ENIG para placas multicapa complejas de paso fino.

Especificaciones técnicas: capas, grosor y rendimiento

ENIG consta de exigentes capas de níquel y oro:

• Níquel (principalmente soldable, barrera protectora):3-7 μm (típicamente 5 μm para obtener mejores resultados)
• Oro (inmersión, antioxidante/protector):05–0.12 μm (oro ultrafino, justo el adecuado para cubrir el níquel pero sin aumentar el coste)

Por qué es importante el grosor

• ¿Demasiado delgada? La capa de oro deja de proteger al níquel, lo que aumenta el riesgo de corrosión.
• ¿Oro demasiado espeso? Un costo innecesario puede afectar negativamente la resistencia mecánica de la soldadura.

Diagrama de estructura de capas ENIG

Traza de cobre → Barrera de níquel (3–7 μm) → Capa de oro (0.05–0.12 μm) → Soldadura.

• Las capas de níquel y oro crean una barrera para el cobre, manteniendo las uniones de soldadura estables durante más de una década.

Mejores prácticas para incorporar ENIG y ENEPIG en su PCB

• Utilice ENIG de forma selectiva:Si el presupuesto es ajustado, aplique ENIG solo a BGA o pads de paso fino, con OSP o HASL en el resto del proceso.
• Manipular siempre con guantes:El ENIG es una superficie altamente conductora, pero vulnerable a la contaminación. Se recomienda usar pinzas de vacío para el montaje.
• Almacene los PCB de forma adecuada:Herméticos, antiestáticos, con desecantes; los tableros ENIG duran más y funcionan más de un año con un almacenamiento adecuado.
• Especificar espesor:En los archivos de fabricación, anote “ENIG según IPC 4552, 5 μm de níquel, 0.10 μm de oro” para mayor confiabilidad.
• Solicitar cupones de prueba:Para proyectos críticos, solicite cupones de prueba enchapados para verificar el espesor y el rendimiento.

Perspectivas de la industria y tendencias futuras

• ENIG funciona bien para la electrónica miniaturizada de próxima generación (IoT, wearables) debido a su planitud y soldabilidad inigualables.
• La industria de PCB está cambiando hacia ENEPIG para lograr una compatibilidad universal: el oro de inmersión en níquel-paladio sin corriente eléctrica es más caro, pero está preparado para el futuro.
• El oro duro, aunque más costoso, seguirá siendo mejor para áreas de desgaste mecánico, como los bordes de las tarjetas, mientras que la mayoría de las placas SMT se estandarizarán en ENIG o ENEPIG.
• Las innovaciones en el proceso de recubrimiento y la medición del espesor de capa en tiempo real están reduciendo los riesgos y las desventajas de la ENIG.

Preguntas frecuentes sobre PCB de ENIG

P1: ¿ENIG protege las almohadillas de cobre de la exposición ambiental?

R: Sí, la capa de níquel en ENIG actúa como una barrera robusta para el cobre, y la capa de oro lo protege aún más durante el ensamblaje y el almacenamiento.

P2: ¿Por qué ENIG cuesta más que HASL u OSP?

R: El oro y el proceso químico de múltiples etapas aumentan los costos de ENIG; pero el acabado dura más y funciona en entornos más exigentes, equilibrando costo y rendimiento.

P3: ¿Cuáles son las principales ventajas y desventajas de ENIG para su PCB?

R: Las principales ventajas incluyen una superficie plana, excelente soldabilidad y larga vida útil. Las desventajas del ENIG son el costo y posibles problemas de "almohadilla negra" si no se controla adecuadamente.

P4: ¿Cómo hace la fina capa de oro que ENIG sea tan confiable para SMT?

R: ENIG deposita una fina capa de oro sobre la superficie de níquel. Al actuar como capa protectora, el oro impide que contaminantes y óxidos lleguen a la placa de circuito durante el almacenamiento y antes del proceso de soldadura, manteniendo así la capa de níquel limpia en todo momento. Esta protección garantiza una planitud estable, una superficie lisa y una alta conductividad eléctrica constante en las almohadillas de la PCB. Estas propiedades son esenciales para la tecnología de montaje superficial y los diseños de PCB de alta densidad. Durante la soldadura, la fina capa de oro se disuelve rápidamente en la soldadura, lo que permite que esta entre en contacto directo con la capa de níquel subyacente y reaccione con ella. Esta unión directa constituye la base técnica para crear uniones soldadas resistentes y fiables a largo plazo.

P5: ¿Cómo se compara ENIG con el oro duro y ENEPIG en términos de confiabilidad y rendimiento?

R: ENIG es un acabado confiable para la mayoría de los usos, equilibrando costo y rendimiento. El oro duro resiste de forma excepcional el desgaste mecánico repetido (como en conectores de borde), mientras que ENEPIG (oro de inmersión en níquel químico y paladio químico) añade una capa adicional de paladio que protege aún más contra la almohadilla negra y amplía la compatibilidad (unión de hilos de oro y todo tipo de soldadura), aunque a un costo mayor.

P6: ¿Cómo ayuda ENIG a que su PCB funcione mejor y dure más?

R: ENIG protege las pistas y almohadillas de cobre expuestas con dos capas metálicas, lo que proporciona blindaje físico y químico. Su superficie plana y excelente soldabilidad permiten ensamblados electrónicos cada vez más densos y exigentes. Este acabado fiable reduce los defectos de soldadura, mejora el rendimiento de las señales de alta frecuencia y ofrece una alta fiabilidad incluso tras un almacenamiento prolongado.

Conclusión

El acabado superficial de PCB ENIG (Níquel Electrolítico por Inmersión en Oro) es un factor clave en la industria electrónica actual. Su acabado superficial metálico de dos capas (una barrera de níquel recubierta con una fina capa de oro) garantiza superficies de PCB uniformes, planas, soldables y de gran durabilidad. ENIG aumenta la fiabilidad de la PCB, lo que facilita el funcionamiento de sus circuitos en el mundo real, desde controles aeroespaciales avanzados hasta pequeños implantes médicos. El acabado superficial forma una barrera crítica contra el cobre, proporciona una superficie altamente conductora y soldable, y protege contra la oxidación durante el almacenamiento y el montaje.

Si bien los costos de ENIG son mayores que los de acabados más sencillos como HASL u OSP, sus ventajas y desventajas lo favorecen para la mayoría de las aplicaciones de alto rendimiento, alta confiabilidad y paso fino. ENIG también permite un ensamblaje sin plomo, ofrece mayor durabilidad y cumple con las exigentes necesidades del mercado y normativas (RoHS, aeroespacial, médica).

Al diseñar o especificar un acabado de superficie para su PCB, considere:

• ¿Necesita una superficie plana para SMT o BGA?
• ¿Es necesaria una soldabilidad a largo plazo?
• ¿Su aplicación exige alta resistencia a la corrosión o unión con hilos de oro?

Si la respuesta es sí, ENIG (o ENEPIG para una universalidad y confiabilidad aún mayores) es el mejor acabado de superficie para su PCB, equilibrando el rendimiento, la vida útil y el costo de producción.

Para aplicaciones donde el desgaste mecánico o la inserción/extracción repetida de conectores son críticos, considere el oro duro. Si el costo es lo más importante, se puede usar OSP o HASL para placas menos exigentes.
