Introducción al material FR-4 y su importancia
El material FR-4, aunque poco conocido en el sector de la electrónica moderna, es indispensable. Como material de sustrato compuesto, constituye el núcleo fundamental de la gran mayoría de... placas de circuito impreso (PCB)Diversos productos electrónicos se basan en PCB basadas en FR-4 para lograr la interconexión de circuitos y el funcionamiento funcional. Sus aplicaciones abarcan la electrónica de consumo, como teléfonos inteligentes y portátiles, y se extienden a campos críticos como la industria aeroespacial, la instrumentación médica y los equipos de control industrial. Proceso de fabricación de PCBLa selección del material FR-4 apropiado garantiza de manera efectiva la confiabilidad a largo plazo, la resistencia mecánica y el control general de costos de las placas de circuito, lo que respalda la fabricación estable y la realización del rendimiento de los dispositivos electrónicos.
FR-4 significa "Retardante de Llama Nivel 4". Este material ha superado rigurosas normas de resistencia al fuego y sus propiedades ignífugas son vitales para prevenir fallos en circuitos y dispositivos. El material FR-4 ofrece una combinación de propiedades mecánicas favorables, como rigidez y resistencia, junto con un excelente aislamiento eléctrico. Su rendimiento ha sido plenamente validado mediante su aplicación a largo plazo. Gracias a estas completas características, el FR-4 se ha convertido en el material estándar de la industria de las placas de circuito impreso y es ampliamente adoptado por diseñadores y fabricantes.
¿Por qué es esencial el FR-4 en la electrónica moderna?
- Actúa como material base para enrutar y soportar componentes del circuito.
- Proporciona ventajas eléctricas y mecánicas en el diseño y fabricación de PCB.
- Garantiza la seguridad como retardante de llama, una característica no negociable en la electrónica de alta densidad.
¿Qué es el material FR-4? Explicación completa
La composición detallada del material FR-4 es la siguiente. Este material es un compuesto que utiliza tela de fibra de vidrio tejida como sustrato de refuerzo, impregnada con resina epoxi y posteriormente curada. La abreviatura "FR" en su nombre indica claramente su propiedad ignífuga. Este material resiste eficazmente la ignición y posee capacidad autoextinguible al exponerse al fuego. La propiedad ignífuga es un requisito fundamental que deben cumplir los materiales de sustrato para placas de circuito impreso.
¿Por qué se utiliza FR-4 en la fabricación de placas de circuito impreso?
- Proporciona un sustrato rentable y mecánicamente robusto para la placa de circuito impreso.
- Las placas de circuito FR-4 forman la base de los diseños multicapa y de alta densidad debido a su estabilidad térmica y eléctrica.
- En comparación con estándares anteriores como PCB FR1, FR2 y FR3, el material de PCB FR-4 proporciona una temperatura de transición vítrea (Tg) y una rigidez dieléctrica más altas.

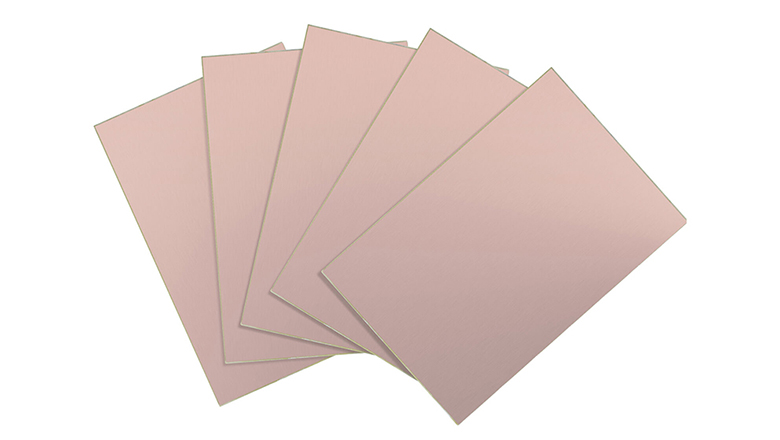

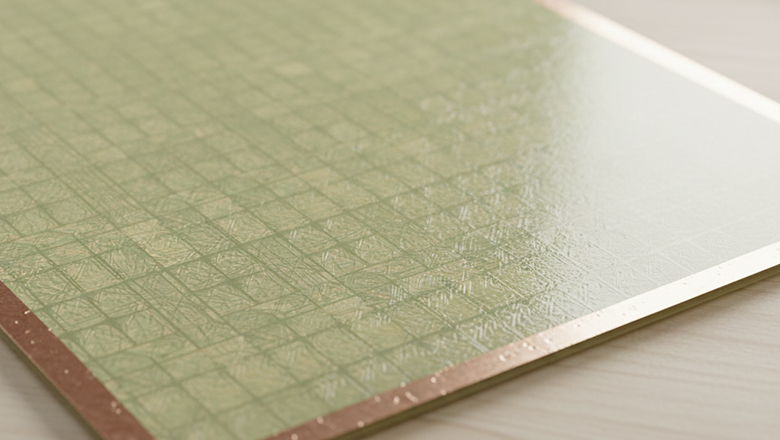

FR-4 Composición y estructura
El FR-4 es un material compuesto, concretamente un laminado epoxi reforzado con fibra de vidrio. Analicemos este sustrato en detalle:
- Tela de fibra de vidrio: proporciona propiedades mecánicas; es la "columna vertebral" que sostiene todas las demás capas del material del tablero.
- Resina epoxi: Rellena los huecos entre las fibras, aportando aislamiento eléctrico, bloqueo de la humedad y flexibilidad. Confiere a la placa fr4 resistencia y durabilidad.
- Aditivo retardante de llama: garantiza que el producto final cumpla con la norma UL94V-0 para la seguridad del material base de PCB.
Tabla de composición típica
| Capa o componente | Mareas Ideales para Lecciones | Beneficio principal |
| Fibra de vidrio (fibras de vidrio E) | Fibras de vidrio tejidas en malla | Resistencia a la flexión y a la tracción |
| Resina epoxi (con aditivo FR) | Matriz de plástico termoendurecible | Aislamiento eléctrico, estructura |
| Capas de cobre | Laminado en superficie | Vías/trazas eléctricas |
| Máscara de soldadura/serigrafía | Capa exterior protectora | Montaje, identificación |
Propiedades y características del material FR-4
Las propiedades del FR-4 son fundamentales para el rendimiento del material de las placas de circuito impreso en cualquier proceso de fabricación de PCB. Analicemos sus resistencias eléctricas y mecánicas:
Propiedades mecánicas (¿Por qué FR-4 es un sustrato de PCB popular?)
- Alta resistencia a la tracción:Permite que la placa resista el montaje y el funcionamiento en condiciones difíciles.
- Fuerza flexible:Admite ciclos de doblado repetidos en aplicaciones como controles automotrices e industriales.
- Estabilidad dimensional:Las láminas FR-4 son muy populares porque mantienen la forma en amplios rangos de temperatura y humedad.
Propiedades eléctricas de la PCB FR-4
- Constante dieléctrica de FR-4 (Dk):Generalmente entre 4.2 y 4.8, adecuado para la integridad de la señal en la mayoría de los productos electrónicos industriales y de consumo.
- Factor de disipación (Df):Bajo (aproximadamente 0.017 a 1 MHz), aunque el Df de FR-4 aumenta a frecuencias más altas, una limitación de FR-4 en aplicaciones de RF/microondas.
- Aislamiento de voltaje:El material dieléctrico base utilizado en FR-4 puede soportar altos voltajes (40-50 kV/mm).
- Absorción de humedad:Menor que el papel o los materiales basados en CEM, lo que garantiza confiabilidad en ambientes húmedos.
Propiedades del material FR-4
| Propiedad | Valor típico | Impacto en PCB |
| Constante dieléctrica (Dk) | 4.2 – 4.8 | Transmisión de señales, impedancia |
| Factor de disipación (Df) | <0.02 (a 1 MHz) | Pérdida de señal, pérdida de alta frecuencia |
| Temperatura de transición vítrea (Tg) | 130–200 °C (alta Tg) | Resistencia a la temperatura |
| Absorción de humedad | <0.10% | Confiabilidad |
| Fuerza mecánica | 350–600 MPa (flexión/tracción) | Soporte estructural |
Por qué estas propiedades hacen del FR-4 un material base ideal
El FR-4 equilibra a la perfección el rendimiento eléctrico, la resistencia mecánica y los requisitos de seguridad contra incendios. Gracias a este conjunto equilibrado de propiedades, se ha consolidado como un pilar fundamental en la fabricación moderna de PCB.
Grados y tipos de sustratos FR-4
No todos los materiales de PCB FR-4 son idénticos. Explorar los tipos y grados le ayudará a elegir el material FR-4 adecuado para su próxima instalación. Fabricación de PCB.
- Estándar FR-4:Tableros de uso general, económicos y de amplio uso.
- Alto TG FR-4:Para temperaturas de funcionamiento más altas y soldadura sin plomo, comúnmente utilizado en entornos automotrices o industriales.
- FR-4 libre de halógenos:Más seguro para el medio ambiente, se utiliza en electrónica ecológica o donde es necesario cumplir con la normativa RoHS/REACH.
- Alto CTI FR-4: Resistencia de seguimiento de voltaje mejorada para diseños de PCB industriales, de potencia o automotrices de alto voltaje: perfecto cuando el aislamiento eléctrico y la seguridad a largo plazo son prioridades.
- Sin cobre FR-4: Aislamiento puro, utilizado como espaciadores o soportes estructurales donde la conductividad no es deseable.
Los materiales de PCB FR-4 están disponibles en varios tipos, lo que permite a los diseñadores seleccionarlos según sus necesidades específicas. Estos materiales ofrecen una amplia gama de aplicaciones, desde simples productos electrónicos de consumo de una sola capa hasta complejas placas de circuitos multicapa en dispositivos de comunicación avanzados.
TECNOLOGÍA LHD'S Grados FR-4 y aplicaciones típicas
| Grado/Tipo FR-4 | Función clave | Aplicación de ejemplo |
| Estándar FR-4 | Tg básico, uso general | Electrónica de consumo, dispositivos informáticos |
| FR-4 de alta TG | Tg elevada (>170 °C) | Automoción, fuentes de alimentación, placas LED |
| FR-4 sin halógenos | Ecológico y compatible con RoHS | Productos médicos de exportación |
| Alto CTI FR-4 | Aislamiento de voltaje superior | Módulos industriales de potencia |
| Sin cobre FR-4 | Aislamiento puro, sin circuito. | Espaciadores, placas de montaje |
Elegir entre los tipos de FR4 es fundamental en el diseño y la fabricación de PCB, ya que las propiedades del material influyen en el rendimiento, la fiabilidad y la seguridad. Solicite siempre hojas de datos y resultados de pruebas de muestra a su proveedor de sustrato para confirmar que las especificaciones se ajustan a sus requisitos.

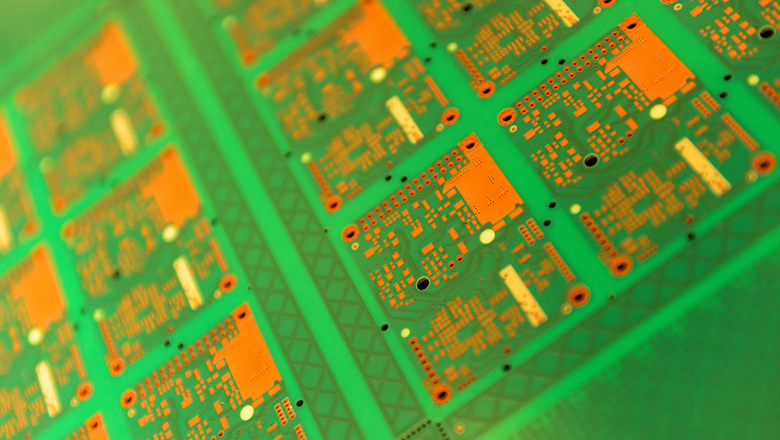

Cómo se utiliza el material FR-4 en la fabricación de PCB
FR-4 se utiliza como sustrato preferido en la fabricación de PCB por su procesabilidad y rendimiento.
TECNOLOGÍA LHD'S Pasos de fabricación de PCB con FR-4
- Preparación del material:Se selecciona una hoja laminada FR-4 como material base y se corta mediante CNC a medida.
- Revestimiento de cobre:Las capas de cobre se laminan al material de la placa FR-4, formando las capas conductoras.
- Grabado e imagen:Los patrones del circuito se definen mediante fotolitografía y se elimina el exceso de cobre, produciendo las pistas para la placa de circuito impreso.
- Perforación:Se perforan vías y orificios pasantes a través de la placa de circuito FR-4 para conexiones multicapa.
- Enchapado:El cobre se deposita dentro de los orificios, lo que permite conexiones multicapa en PCB complejas.
- Máscara de soldadura y serigrafía:Se aplican capas protectoras y etiquetas a la PCB FR4, lo que facilita el montaje y la inspección.
- Pruebas:Rigurosas pruebas eléctricas y mecánicas garantizan que el material pueda soportar el medio ambiente y funcionar eléctricamente.
Las láminas FR-4 son muy populares por su uniformidad y compatibilidad con todos estos pasos del proceso. Resisten la deformación y la delaminación, lo que facilita la fabricación de PCB de alto rendimiento incluso en grandes series de producción.
El espesor del FR-4 y su impacto en el diseño de PCB
El material de PCB FR4 está disponible en espesores estándar y personalizados para una amplia gama de aplicaciones. El conjunto específico de espesores de PCB seleccionado afecta:
- Soporte mecánico:Las placas de circuito impreso FR-4 más gruesas soportan mejor los conjuntos de componentes pesados y con alta vibración.
- Rendimiento eléctrico:El espesor se puede ajustar para controlar la impedancia, algo vital en circuitos de alta velocidad o de RF.
- Disipación de calor:Un mayor grosor puede ayudar a distribuir y canalizar el calor lejos de las partes clave.
- Compatibilidad del método de ensamblaje:Algunos conectores o componentes a presión solo son compatibles con espesores específicos de FR-4.
Espesores comunes de FR-4
| Espesor | Aplicación habitual |
| 0.4-0.8 mm | Dispositivos portátiles, móviles, dispositivos de consumo miniaturizados |
| 1.0-1.6 mm | PCB estándar para consumo, industria y automoción |
| 2.0-3.2 mm | Placa base, accesorios de prueba de alta resistencia |
Elegir el espesor correcto del material FR-4 significa evaluar no solo las necesidades del circuito, sino también cómo se montará, manipulará y conectará la placa durante el ensamblaje del producto.
Principales ventajas del material FR-4
Resumamos por qué FR4 es un estándar y se utiliza tan ampliamente:
- Rentabilidad:FR-4 ofrece una relación precio-rendimiento inigualable por la mayoría de los materiales alternativos, lo que lo convierte en un material de placa ideal para productos de gran volumen.
- Retardante de llama:Sus propiedades de resistencia al fuego incorporadas hacen que el FR-4 sea el estándar predeterminado para la seguridad del consumidor y el cumplimiento de los estándares industriales.
- Excelentes propiedades eléctricas y mecánicas:Alta rigidez dieléctrica, bajas fugas y soporte físico robusto permiten aplicaciones de PCB tanto normales como exigentes.
- Versatilidad:Desde HDI de una sola capa a HDI multicapa, desde básico a digital de alta velocidad, la PCB FR-4 es adecuada para una amplia gama de usos en placas de circuito.
En resumen, el sustrato FR-4 adecuado aporta confiabilidad, capacidad de fabricación y rentabilidad al diseño de PCB.
Limitaciones del material FR-4
Si bien el FR4 es esencial en la electrónica convencional, todos los materiales utilizados en la fabricación de PCB presentan desventajas. Las principales limitaciones del FR4 incluyen:
- Pérdida de señal en altas frecuencias:La DF de FR4 aumenta a frecuencias de GHz, lo que provoca más pérdida y menor integridad de la señal en aplicaciones avanzadas de RF y microondas. Para PCB de alta frecuencia Para aplicaciones se recomiendan laminados especiales o cerámicas.
- Limitaciones térmicas:Los grados estándar comienzan a ablandarse por encima de los 130 °C (a menos que se utilice una Tg alta); no es ideal para entornos de alta temperatura sostenida.
- Efectos de tejido de vidrio:Puede provocar el “efecto tejido” en materiales de placas de circuitos de muy alta velocidad, lo que genera modulación de impedancia y errores de bits en trabajos de telecomunicaciones ultrarrápidos o exigentes.
- Absorción de humedad:Aunque es inferior al de otras opciones, sigue siendo un problema para los dispositivos electrónicos sumergidos o de exterior.
FR-4 comparado con materiales de PCB alternativos
Alternativas comunes a los materiales de PCB
| Material del tablero | Ventajas | Usos comunes | Debilidades |
| Estándar FR-4 | Costo, versatilidad, disponibilidad | La mayoría de las PCB de consumo, industriales y médicas | RF limitada, alto voltaje o alta temperatura |
| Alta frecuencia (Rogers/PTFE) | Pérdida ultrabaja, estabilidad de impedancia | 5G, RF, radar, satélite, placas base de alta velocidad | Proceso complejo y de alto costo |
| PCB de núcleo metálico | La disipación de calor | Módulos LED, electrónica de potencia | Rígido, menos capas, costoso. |
| Sustrato Cerámico | Voltaje extremo, resistencia al calor. | Conversión de energía, aeroespacial/defensa | Frágil, caro, no apto para paso fino. |
| CEM (epoxi compuesto) | Circuitos sencillos y de muy bajo coste | Juguetes, gadgets baratos | Baja resistencia y límites térmicos |
Aplicaciones especiales del FR-4 en placas de circuitos
Las aplicaciones de FR4 van mucho más allá de los productos de consumo masivo. Así es como diferentes industrias utilizan FR4:
- PCB médicos:FR-4 de fabricación limpia y con alto contenido en TG para medidores de glucosa en sangre o sensores de diagnóstico.
- PCB para la industria aeroespacial y de defensa:Pilas Mil-Spec FR-4 o híbridas para aviónica, unidades de control, donde la vibración, la resistencia a la humedad y la confiabilidad son primordiales.
- PCB automotrices:El alto CTI, el alto TG y el cobre grueso del FR-4 soportan oscilaciones de temperatura y corrientes intensas en los circuitos de gestión de la batería o del tren motriz.
- Automatización industrial:Las placas base y las placas de control de gran tamaño utilizan FR-4 para lograr estabilidad física y aislamiento eléctrico a largo plazo.
Temperatura y constante dieléctrica en PCB FR-4
Las propiedades del material FR4 juegan un papel central en el diseño de PCB cuando se trata del calor y el comportamiento de la señal:
- Tg y Td:Verifique siempre que la temperatura de transición vítrea (Tg) de su placa FR-4 supere las temperaturas de soldadura por reflujo y del caso de uso.
- Constante dieléctrica y tangente de pérdida (Df):Los circuitos de alta frecuencia requieren grados FR-4 con Dk estable y Df mínimo en todo el rango operativo de la placa. El Df de FR4 aumenta a velocidades de GHz, por lo que los laminados especiales o las configuraciones híbridas pueden ser la mejor opción para estos casos.
Cómo seleccionar el material FR-4 adecuado para su PCB
Seleccionar el material adecuado para la placa de circuito FR4 es una decisión de ingeniería. A continuación, te explicamos cómo:
Lista de verificación para seleccionar el material FR-4 adecuado
- Definir la clase de placa y las especificaciones críticas (voltaje, temperatura, velocidad).
- Evaluar costo:¿Es suficiente la norma FR-4? En caso afirmativo, seleccione según el grado IPC/UL y la temperatura de transición vítrea (Tg).
- Considere el espesor:Adapte las necesidades mecánicas y eléctricas a los tamaños de chapa estándar disponibles.
- Comprobar la calidad del proveedor:Utilice únicamente material base de proveedores con buena reputación y certificación ISO/IPC, con lotes rastreables.
- Simular apilamiento en herramientas de diseño:Confirme la impedancia y las necesidades mecánicas antes de solicitar prototipos.
Adquisición, almacenamiento y manipulación de sustratos FR-4
El abastecimiento y el manejo adecuados de su material de PCB FR-4 protegen la calidad de la placa de circuito, el rendimiento de fabricación y la confiabilidad en el campo a largo plazo.
Consejos de abastecimiento
- Adquiera FR-4 únicamente de proveedores certificados y de buena reputación. Solicite hojas de datos completas del material y certificaciones para cada nuevo proyecto.
- Confirme que el material base del suministro cumple con los estándares de retardancia de llama ISO, UL94V-0 y cualquier directiva RoHS/REACH necesaria.
Almacenamiento y manipulación
- Almacene las láminas FR-4 y las PCB en un lugar seco, limpio y con temperatura controlada. La humedad puede degradar las propiedades del material y provocar delaminación durante el ensamblaje.
- Utilice guantes para manipular los sustratos directamente; las huellas dactilares y los residuos pueden afectar la unión y la soldabilidad del cobre.
- Gire el stock para utilizar primero el material más antiguo. Son más propensos a perder resina o deformarse si se mantienen durante demasiado tiempo.
- Mantenga siempre un registro de los números de lote para la trazabilidad del material, lo cual es esencial en los entornos regulatorios y de producción de PCB automotrices, aeroespaciales o médicos.
Avances y tendencias recientes en materiales de PCB FR-4
El panorama del material FR-4 para PCB está evolucionando para satisfacer los nuevos requisitos, tanto en la transmisión de señales de alta frecuencia como en el cumplimiento normativo. Exploremos los avances del material FR-4:
- Variantes de alta velocidad y bajo Df:Las nuevas formulaciones de FR-4 ahora ofrecen una integridad de señal mejorada para diseños digitales de alta velocidad, minimizando pérdidas de hasta 3–4 GHz y ayudando a extender la utilidad de FR-4.
- FR4 ecológico y sin halógenos:Las regulaciones ambientales impulsan la innovación en sustratos de PCB, lo que hace que FR-4 sea una solución rentable y con certificación ecológica para aplicaciones de exportación y médicas.
- FR-4 nano-mejorado:Las investigaciones sobre el relleno de nanopartículas apuntan a propiedades térmicas, mecánicas y eléctricas aún mejores en la próxima generación de PCB FR-4.
- HDI y capacidad de microvía:El FR-4 moderno ahora puede soportar diseños de paso fino y alta densidad en teléfonos inteligentes y dispositivos portátiles, difuminando la línea entre el material base de PCB estándar y el especial.
FR4 sigue siendo el sustrato preferido incluso en medio de estos avances, combinando asequibilidad, seguridad y atributos eléctricos y mecánicos que mejoran rápidamente.
Preguntas frecuentes sobre el material FR-4
¿Qué significa FR-4?
FR-4 significa "retardante de llama 4", una categoría de las normas NEMA para materiales aptos para la fabricación de placas de circuito impreso. Es a la vez una clasificación y una garantía de seguridad básica contra incendios.
¿Por qué se utiliza FR-4 en placas de circuitos impresos?
El material FR4 se utiliza en placas de circuitos impresos porque es un material base rentable, robusto, ignífugo y confiable que admite un diseño multicapa, una fabricación de alto rendimiento y un funcionamiento estable a largo plazo.
¿FR-4 es un compuesto?
Sí, FR-4 es un material compuesto hecho de fibra de vidrio tejida y resina epoxi, lo que le confiere una combinación única de rendimiento eléctrico y mecánico.
¿Cuáles son las propiedades claves del FR-4?
Las propiedades del FR-4 incluyen: excelente resistencia dieléctrica, alta resistencia mecánica, baja absorción de agua, resistencia al fuego confiable y rendimiento aislante estable en un amplio rango de temperatura.
¿Se pueden utilizar las PCB FR-4 en aplicaciones médicas, automotrices o aeroespaciales?
Por supuesto. Solo especifique el grado adecuado: alto TG o libre de halógenos para uso médico, alto CTI para automoción y FR-4 con certificación Mil-Spec para la industria aeroespacial.
¿Existen alternativas al FR-4 para sustratos de PCB?
Sí, los materiales base para PCB con núcleo metálico, cerámicos, CEM, laminados Rogers y PTFE están disponibles cuando las limitaciones eléctricas, mecánicas o térmicas del FR-4 no pueden satisfacer las necesidades de diseño.
Conclusión
El material FR-4 es el sustrato de PCB más utilizado a nivel mundial y con razón. Al combinar las propiedades eléctricas de una PCB (constante dieléctrica estable y alto aislamiento), las propiedades mecánicas (resistencia a la tracción, resiliencia a la flexión) y una fabricación de PCB económica, el FR-4 se erige como el estándar de oro para innumerables diseños.
Tanto si es nuevo en la fabricación de PCB como si es un ingeniero con amplia experiencia evaluando materiales para PCB, siempre debe sopesar las propiedades del FR4, sus aplicaciones en el diseño de PCB y sus limitaciones, teniendo en cuenta las necesidades de su proyecto. El material FR-4 adecuado garantiza una solución fiable, robusta y rentable para su próximo diseño de placa de circuito.
Explore la aplicación del material FR-4 en su próximo proyecto. Si su aplicación lo requiere, consulte con LHDPCB y seleccionaremos el material FR-4, de grado especial u otro material alternativo adecuado según sus requisitos técnicos.
