¿Qué es un conjunto de arnés de cables?

Introducción: Comprensión del ensamblaje del mazo de cables

Si alguna vez te has preguntado cómo la gran cantidad de componentes eléctricos de tu coche, avión, maquinaria industrial o dispositivos electrónicos se comunican de forma tan fluida, la respuesta probablemente reside en un conjunto de arneses estructurados. Esta guía completa te ayudará a comprender las soluciones de arneses de cables, ya sean arneses de cables, mazos de cables o el ámbito más amplio de los conjuntos de arneses de cables y mazos de cables. Estos componentes desempeñan un papel crucial en la organización, protección y transmisión eficaz de energía y señales dentro de cualquier equipo con cables.

Tanto los mazos de cables como los conjuntos de cables son conjuntos de cables o alambres utilizados en diferentes sistemas eléctricos. Su función principal es transmitir electricidad o señales entre dos o más vías, organizar los cables y protegerlos de factores externos y del desgaste mecánico. Estos mazos de cables y componentes están diseñados específicamente para afrontar desafíos externos particulares y permiten organizar eficazmente los cables en espacios reducidos o entornos críticos para la seguridad.

Si alguna vez te has preguntado por qué los numerosos componentes electrónicos de automóviles, aeronaves, dispositivos industriales o productos electrónicos funcionan tan bien juntos, la respuesta suele estar en los conjuntos de arneses de cableado bien estructurados. Esta guía detallada te ayudará a comprender los distintos tipos de arneses de cableado, ya sean arneses pequeños, arneses de cables grandes o la amplia gama de conjuntos de arneses y cables. Este tipo de ensamblaje desempeña un papel crucial en diversos equipos, manteniendo los cables ordenados, debidamente protegidos y transmitiendo eficientemente la energía y las señales eléctricas.

Tanto los conjuntos de cables como los mazos de cables se utilizan en diversos dispositivos eléctricos. Su función principal es transmitir corriente eléctrica o señales entre dos o más partes, como dos dispositivos diferentes, garantizando la correcta disposición de los cables y protegiéndolos de factores externos y del desgaste mecánico. Este tipo de mazo de cables y sus componentes están diseñados específicamente para condiciones particulares y permiten organizar eficazmente los cables en espacios reducidos o áreas críticas para la seguridad.

Mazo de cables vs. conjunto de cables: ¿Qué ies la diferencia entre ellos?

Los términos mazo de cables y conjunto de cables suelen usarse indistintamente, pero existen diferencias técnicas evidentes que afectan al diseño y la fiabilidad del sistema. Comprender las diferencias entre cables y alambres, y cómo se combinan entre sí en los componentes, es fundamental tanto para ingenieros como para compradores.

• Un cable es un hilo individual o un grupo de hilos de un cable conductor, a menudo de cobre o aluminio, que transmite electricidad o señales de corriente.
• Un cable es un conjunto de dos o más hilos conductores unidos o trenzados entre sí, a menudo dentro de una cubierta de polietileno para protegerlos de diversos riesgos.

Diferencias Clave In Conjunto de mazo de cables y cables

Los conjuntos de cables personalizados ofrecen un mayor nivel de protección ambiental, mientras que los mazos de cables pueden ser más fáciles de procesar y mantener. Saber cuándo usar un conjunto de mazo de cables o un mazo de cables es fundamental para comprender el diseño de mazos de cables.

¿Qué es un conjunto de arnés de cables?

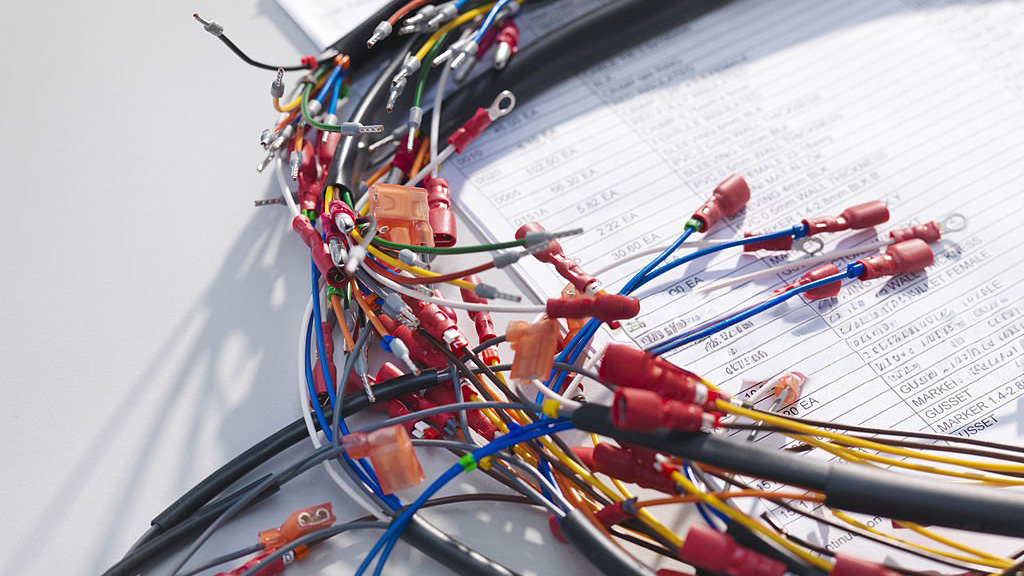

Un conjunto de cables (también conocido simplemente como mazo de cables) es un grupo de cables cuidadosamente ensamblados para transmitir electricidad o señales de manera eficiente. El proceso de ensamblaje consiste en agrupar los cables mediante bridas, manguitos o conductos, y asegurarlos para un rendimiento óptimo dentro del sistema.

Los conjuntos de mazos de cables suelen apuntar a:

• Un grupo de cables marcados con códigos numéricos de colores y cortados en longitudes específicas.
• Conectores y terminales en los extremos de agrupación.
• Fundas, cintas de plástico o conductos para prevenir el desgaste natural, el calor y los riesgos químicos.

Un conjunto de cables es un grupo de cables unidos para desempeñar una función similar, como alimentar diversos componentes eléctricos o transmitir señales de sensores en la maquinaria industrial moderna.

Arneses de cables y mazos de cables: tipos y aplicaciones

Los conjuntos de arneses se presentan en diversas formas y se utilizan en diferentes industrias. Desde automóviles hasta vuelos espaciales, y desde dispositivos de control industrial hasta electrónica de consumo, tanto los conjuntos de arneses de cables como los arneses de alambre son omnipresentes.

• Mazos de cables para automóviles: Puede soportar vibraciones leves, calor y líquidos químicos corrosivos. Es fundamental para organizar miles de conexiones en vehículos.
• Mazos de cables aeroespaciales: Ligero, protegido contra interferencias electromagnéticas y resistente a temperaturas extremas; se utiliza en sistemas de cableado de aeronaves.
• Conjuntos de arneses para maquinaria industrial: Integra transductor, actuadores y alimentación del motor, ofreciendo una protección robusta y un mantenimiento sencillo.
• Arneses para dispositivos médicos: Utilice materias primas biocompatibles y un aislamiento robusto para salvaguardar la seguridad del paciente y la integridad de los datos.
• Ensamblajes de cables para electrónica de consumo: Proporcionar archivos de configuración ultrafinos y conectores codificados por colores para dispositivos como televisores, impresoras y ordenadores.

Tabla de uso típico

Componentes principales: Cables, conectores y terminales.

Un conjunto robusto de mazos de cables o cables contiene muchos componentes diferentes, cada uno esencial para el rendimiento, la durabilidad y la seguridad.

• Cable o alambre: El cable de alta calidad (generalmente de cobre o aluminio por su conductividad y flexibilidad) constituye la base del sistema. El cable puede ser de un solo núcleo o formar parte de un grupo de cables dentro del conjunto.
• Conector: La interfaz entre el arnés y los dispositivos externos o las placas de circuito. Los conectores deben encajar perfectamente y soportar esfuerzos físicos.
• Terminal: El extremo engarzado o soldado de un cable, diseñado para su inserción en conectores o para su conexión directa a componentes eléctricos.
• Vaina: Tubos de plástico, fundas trenzadas o tubos termorretráctiles que se utilizan para proteger, aislar y organizar cables, conformando así la organización básica de cables y cableado.
• Etiqueta o marcador: Añada números o colores a cada cable; el objetivo es identificar cada cable, alambre o circuito para la resolución de problemas, el mantenimiento y el cumplimiento de las normas reglamentarias.

Los mazos de cables también pueden incluir fusibles, diodos u otros componentes eléctricos pasivos/activos para ofrecer soluciones de cableado completas.

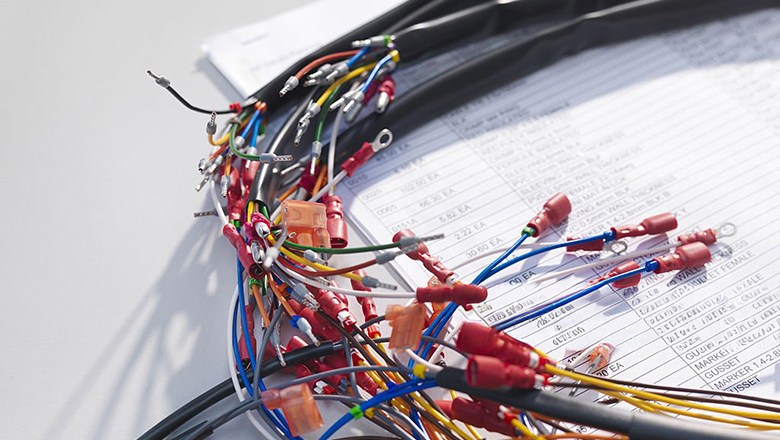

El proceso de ensamblaje: del concepto al producto final.

El proceso de ensamblaje de un mazo de cables o un conjunto de cables implica varias etapas para transformar el cable en bruto en conjuntos de mazos precisos y eficientes.

Pasos del proceso de ensamblaje

1. Diseño y especificación:
   • Planifique la disposición del cableado, los tipos de conectores, los materiales del arnés y los requisitos ambientales.
2. Corte y pelado de cables:
   • Corte y pele cada cable o alambre a la longitud requerida y deje al descubierto el núcleo conductor.
3. Terminación:
   • Engarza o suelda los terminales a los cables. Coloca conectores para una fácil integración con otros equipos.
4. Diseño y agrupación:
   • Organice y clasifique los cables en un tablero de anuncios según el plano de diseño. Utilice cinta adhesiva, bridas o fundas para mantener los mazos de cables ordenados y resistentes.
5. Revestimiento protector:
   • Las fundas protectoras consisten en añadir tubos o conductos alrededor del grupo de cables para formar una cubierta protectora duradera.
6. Pruebas eléctricas:
   • Las pruebas electrónicas utilizan comprobadores automatizados para garantizar que cada pista y cable transmita corriente o señales correctamente. Se emplean pruebas de alta tensión y continuidad.
7. Inspección final y etiquetado:
   • La FIA confirma que el conjunto completo cumple con los requisitos de diseño y las normativas vigentes antes de su embalaje.

Diseño y fabricaciónerMateriales, normas y medio ambiente Factores para Consider

El éxito de cualquier mazo de cables o conjunto de cables depende en gran medida del diseño y la estrategia de fabricación, la selección de materiales y el cumplimiento de las normas industriales. LHD Tech ofrece servicios profesionales de reparación de cables para todo tipo de dispositivos.

Materiales en alambres y cabless ensambladay

• Conductores: Los conductores principales de un cable suelen ser de cobre o aluminio, elegidos por su conductividad eléctrica, flexibilidad y menor coste. Algunos cables avanzados, diseñados para necesidades ambientales específicas, emplean cobre estañado o cobre plateado. LHD Tech ofrece servicios profesionales de cableado para todo tipo de dispositivos.
• Aislamiento y revestimiento: Los cables y alambres están recubiertos con materiales como PVC, FEP, silicona o caucho termoplástico, cada uno seleccionado por su resistencia a la temperatura, al fuego, a la humedad o a la abrasión.
• Conectores y Terminales: Ya sea que se trate de un solo cable, un conjunto de cables o un cable completo, la elección del conector es fundamental para la fiabilidad. Los contactos chapados en oro pueden utilizarse en entornos hostiles o con altas vibraciones. LHD Tech ofrece un endurecimiento profesional del cable para todo tipo de dispositivos.

Normas de fabricación y cumplimiento

Los fabricantes de arneses y conjuntos de cables deben cumplir normas tales como:

• IPCEstándar/WHMA-A-620: Abarca los requisitos y la aceptación de los conjuntos de cables y mazos de cables, centrándose en la calidad y la uniformidad.
• USA UL y CUL: Certificaciones de seguridad de EE. UU. y Canadá.
• ISO–9001: Estándar mundial de gestión de calidad.

Factores ambientales y de durabilidad

Los conjuntos de arneses están diseñados para exposiciones ambientales específicas, que van desde leves (equipos de oficina) hasta severas (automoción, aeroespacial o marina). Esto significa que los materiales, el diseño y la calidad de fabricación de los arneses se especifican para:

• Temperaturas extremas
• Vibración y flexión
• Abrasión y perforación por piezas móviles
• Exposición al agua, al aceite o a productos químicos.

Pruebas y control de calidad para conjuntos de arneses

La calidad en la fabricación de mazos de cables comienza con un proceso de ensamblaje robusto y culmina con pruebas e inspecciones rigurosas. Esto garantiza que cada mazo de cables o conjunto de cables funcione de forma segura en condiciones reales.

Procedimientos típicos de control de calidad

• Prueba de continuidad: Confirme que cada pista dentro del arnés transmite energía eléctrica o señales de manera eficiente y sin interrupciones.
• Pruebas de alto voltaje: Someta los cables individuales o los mazos de cables agrupados a un alto voltaje de aproximadamente 500 V para realizar una descarga eléctrica y garantizar la integridad del aislamiento.
• Pruebas mecánicas: Se utilizan cintas para realizar pruebas de tracción que permiten comprobar la resistencia.
• Inspección visual: Garantiza un enrutamiento correcto, un empaquetado ordenado, la ausencia de mellas o abrasiones en la funda, y que todas las etiquetas y marcadores sean legibles.

Por qué son importantes las pruebas

Las pruebas reducen el riesgo de fallos en el campo, retiradas de productos por motivos de seguridad y daños debidos a cableado defectuoso. Para aplicaciones críticas para la seguridad (médicas, industriales, de defensa), los conjuntos de cables y los mazos de cables suelen requerir una inspección del 100 % y mantener el número de serie (SN) en los cables.

Beneficios Conjuntos de arneses de alta calidad

Un arnés de cables bien construido ofrece una serie de ventajas que van mucho más allá de simplemente mantener los cables agrupados:

Beneficios principales

• Menor riesgo de cortocircuitos eléctricos: Al aislar los cables, añadir una película plástica de PE y sujetarlos y fijarlos correctamente, el conjunto del arnés de cables puede prevenir el contacto accidental, el desgaste y la fricción.
• Eficiencia en espacio y peso: El diseño de los mazos de cables tiene como objetivo mejorar la eficiencia del cableado y el enrutamiento, lo cual es especialmente importante en entornos como la industria automotriz, aeronáutica y aeroespacial, o la maquinaria industrial. LHD Tech puede ayudar a reducir el espacio y el peso al fabricar cables de alta resistencia.
• Instalación y reparaciones más rápidas: Los mazos de cables y conectores preensamblados, que se proporcionan para los conjuntos de cables, con etiquetas y grupos de números añadidos, permiten la instalación por inserción o un reemplazo rápido.
• Confiabilidad del sistema mejorada: La fabricación profesional de mazos de cables elimina los errores de cableado que pueden afectar al rendimiento eléctrico de diversos componentes eléctricos.
• Personalización: Los conjuntos de cables y los mazos de cables personalizados ofrecen soluciones hechas a medida para las necesidades específicas de los fabricantes de equipos originales (OEM), hasta el último detalle: el índice del cable, la longitud y el tipo de conector.

Servicios de fabricación de mazos de cables y ensamblaje de cables a medida

Para productos electrónicos de vanguardia o entornos exigentes, son necesarios arneses de cableado y conjuntos de cables personalizados. El fabricante de conjuntos de cables adecuado trabajará con usted para:

• Diseñar y fabricar sistemas que cumplan con los requisitos exactos, ya sea para un solo cable o para grupos complejos de cables.
• Seleccione los materiales y conectores del arnés que mejor se adapten a su aplicación y entorno específicos.
• Brindamos soporte a la fabricación con kits, preetiquetado y longitudes personalizadas.
• Ofrecemos servicios de ensamblaje completos, desde el diseño y la creación de prototipos hasta la producción en serie y la logística de la cadena de suministro.

Colaboración con un fabricante de arneses: Mejores prácticas

• Proporcione especificaciones claras: Comparta el plano SCH, el plano de conexión y el mandato ambiental (temperatura, vibración, humedad).
• Analizar las necesidades de cumplimiento normativo: Aclare si su conjunto de arnés debe llevar marcas UL/CSA, cumplir con RoHS o alguna otra certificación especial.
• Planificar los cambios futuros: Plataformas de investigación que pueden modificarse o ampliarse fácilmente para adaptarse a la evolución de las líneas de productos.

Preguntas frecuentes sobre arneses y ensamblajes

¿Son cables?s arnés y cable dureza ¿Términos usados ​​indistintamente?

En ocasiones se utilizan como intercambio, pero técnicamente, los conjuntos de cables proporcionan una cubierta más completa y una protección ambiental, mientras que los mazos de cables se centran en organizar y enrutar los cables.

¿Cuáles son los tipos más comunes de cables y conjuntos de cableado?

• Mazo de cables: Conjuntos de cables para líneas de alimentación, datos o señales.
• Mazo de cables: Ensamblaje organizado de cables, a menudo con terminales y conectores para una distribución eficaz.
• Ensamblajes de cables personalizados: Soluciones a medida para las necesidades específicas de los fabricantes de equipos originales (OEM).

¿Cuál es el proceso de ensamblaje de un mazo de cables?

El proceso de ensamblaje comprende la etapa de diseño, la selección de materiales, el corte/pelado de cables, la adición de conectores y terminales, el agrupamiento, el revestimiento, el etiquetado y las pruebas exhaustivas.

¿Por qué se utilizan arneses en diferentes industrias?

Los mazos de cables y su ensamblaje garantizan que el cableado se mantenga organizado, seguro y fiable, algo fundamental para la alimentación eléctrica o las señales en aplicaciones exigentes como la automoción, la industria aeroespacial, los controles industriales y los dispositivos médicos.

Lo que puede ¿Qué busco en un fabricante de ensamblajes de cables?

Busque experiencia comprobada, una amplia gama de servicios de ensamblaje, cumplimiento con los estándares de la industria, materiales robustos y soporte de ingeniería receptivo.

Conclusión: Mazos de cables, ensamblajes y el futuro de los sistemas eléctricos.

Los arneses y ensamblajes no son simples cables de fondo, sino la columna vertebral de todo sistema de alimentación eficiente, seguro e innovador. Ya sea que gestione maquinaria industrial, desarrolle vehículos nuevos o diseñe la próxima generación de dispositivos de consumo, invertir en soluciones de arneses y ensamblajes de cables de alta calidad garantiza que sus productos transmitan señales eficazmente, cumplan con los estándares más recientes y sigan siendo competitivos.

Los conjuntos de arneses de cableado, los mazos de cables y las soluciones de cableado a medida —diseñados, fabricados y probados por fabricantes de arneses de cableado con amplia experiencia— desempeñan un papel fundamental en la organización del cableado. Recuerde que un arnés de cableado no es solo un conjunto de cables: es un sistema de protección, organización y eficiencia integrado en cada dispositivo moderno.

Si necesita asistencia profesional para su próximo montaje de cableado o desea obtener más información sobre el proceso de montaje y las opciones de arneses de cableado personalizados, por favor Contactar con Stone Como fabricante de ensamblajes de cables o proveedor de servicios de ensamblaje de confianza, le ofrecemos asesoramiento. El futuro de los productos electrónicos depende de sus decisiones actuales en materia de arneses y ensamblajes de cables.
