Introducción: Comprensión de los circuitos integrados, los CI y los chips

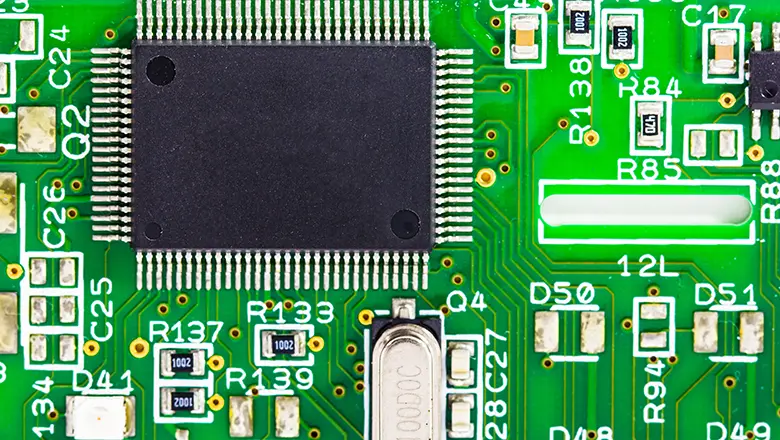

El circuito integrado (CI), también conocido como chip CI o chip semiconductor, es uno de los inventos más importantes del siglo XX. Transformó por completo la industria de los componentes electrónicos y el desarrollo de los dispositivos electrónicos modernos. Antiguamente, los circuitos digitales ocupaban habitaciones enteras. Estaban construidos con componentes electrónicos independientes, como resistencias, transistores y condensadores, todos soldados a una placa de circuito impreso (PCB). Hoy en día, estos mismos circuitos se pueden condensar en un solo chip, no más grande que una uña. Los CI constituyen la base de la electrónica moderna; sin ellos, los teléfonos inteligentes, las computadoras, los dispositivos automotrices e incluso los aparatos electrónicos cotidianos más básicos no existirían.
Un circuito integrado (CI) es un diminuto chip fabricado a partir de obleas de silicio. Contiene miles de millones de transistores, resistencias, condensadores y cables de conexión, grabados en delicados circuitos. Estos componentes trabajan en conjunto para almacenar y amplificar señales electrónicas. Gracias a esta tecnología fundamental, contamos con una amplia gama de dispositivos, desde juguetes electrónicos básicos hasta supercomputadoras de alto rendimiento con sistemas de circuitos avanzados.
Los circuitos integrados modernos han alcanzado un nivel avanzado de desarrollo. Procesadores, módulos de memoria, circuitos de control de potencia y componentes periféricos pueden integrarse en un solo chip, lo que se conoce como sistema en chip (SoC). Gracias a las nuevas tecnologías, los componentes electrónicos se reducen de tamaño constantemente, ofreciendo un mayor rendimiento, un menor consumo de energía y precios más asequibles.
La evolución de los circuitos integrados: historia y desarrollo de los mismos.
La evolución de la tecnología de circuitos integrados cambió la historia de la humanidad. A continuación, se presenta un análisis detallado de cómo se desarrolló esta tecnología y por qué su invención fue tan crucial.
Los inicios: De los circuitos discretos a los chips IC
- 1958: Jack Kilby, de Texas Instruments (TI), produjo el primer circuito integrado funcional, al que denominó CI monolítico, que integraba un circuito simple en un único chip de silicio.
- 1959: Robert Noyce, de Fair Child Semiconductor, desarrolló una tecnología planar para grabar patrones de circuitos en una oblea de silicio, lo que puede mejorar la escalabilidad y la fiabilidad.
Antes de la llegada de los circuitos integrados, los dispositivos electrónicos se fabricaban con circuitos discretos, ensamblados en lotes y poco fiables: elementos de circuito (resistencias, transistores, condensadores) soldados individualmente a grandes placas.
La era de la integración a gran escala y a muy gran escala
- Décadas de 1960 a 1970: Los circuitos integrados evolucionaron desde la integración a pequeña escala hasta la integración a gran escala, y pronto llegarán a la integración a muy gran escala (VLSI), comprimiendo miles o millones de transistores en un solo chip.
- Décadas de 1980 a 1990: La tecnología de circuitos integrados CMOS (que utiliza transistores de semiconductor de óxido metálico complementario) hizo que los circuitos integrados digitales fueran rápidos, pequeños y consumieran menos energía.
- Década de 2000-Presente: La integración a ultra gran escala (ULSI), el apilamiento 3D y los modelos de negocio de las empresas de circuitos integrados sin fábrica propia han hecho posible diseñar circuitos integrados complejos para todas las aplicaciones, desde la IA hasta la computación cuántica.
Cronología: Hitos clave en la tecnología de circuitos integrados
| Año | Milestone |
| 1958 | Primer circuito integrado monolítico (Kilby) |
| 1959 | Proceso planar de Noyce |
| 1971 | Primer microprocesador comercial (Intel 4004) |
| Años 1980 | La revolución de los circuitos integrados VLSI y CMOS |
| Años 1990 | El auge de las empresas de circuitos integrados sin fábrica propia y las fundiciones globales. |
| 2000s-2020s | Encapsulado de circuitos integrados 3D/2.5D, SoC avanzado, circuitos integrados analógicos, investigación de circuitos integrados cuánticos |
Hoy en día, el desarrollo de la tecnología de circuitos integrados es la base de la revolución electrónica. Los avances resultantes en los circuitos han propiciado el predominio de los circuitos integrados digitales y un mercado de circuitos integrados en constante crecimiento.
Componentes de un chip de circuito integrado
La magia de un chip de circuito integrado reside en el nivel de los elementos del circuito. Un chip IC especial consta de transistores, resistencias, condensadores e interconexiones, construidos sobre un sustrato de silicio.
- Transistor: El interruptor principal de encendido/apagado; miles de millones están integrados en circuitos integrados digitales avanzados.
- Resistor: Controla el flujo de corriente y también se utiliza para la polarización y la limitación de la señal.
- Condensador: Almacena temporalmente la carga, filtra el ruido y luego ajusta la hora en los circuitos analógicos y digitales.
- Interconexiones: Las vías metálicas conectan todos los componentes del circuito, y suelen estar hechas de capas de cobre o aluminio.
- Soporte: Generalmente se trata de una lámina de oblea de silicio puro que proporciona la base física y eléctrica para todos los patrones de circuitos.
- Capas dieléctricas: Los materiales aislantes aíslan los diferentes elementos del circuito, lo cual es muy importante para los chips multicapa.
Cómo funciona un chip de circuito integrado moderno
Un chip de circuito integrado moderno, ya sea digital, analógico o de señal mixta, procesa las entradas y proporciona las salidas según su diseño. Así es como funciona un circuito integrado típico en su dispositivo:
Paso a paso: Dentro del circuito integrado
- Señal de entrada: Los componentes (como sensores, interruptores u otros dispositivos) proporcionan señales de voltaje o de datos al circuito integrado.
- Rutas del circuito: En el chip, estas señales viajan siguiendo patrones diseñados con precisión por los ingenieros, atravesando millones de transistores y otros elementos.
- Procesamiento:
- Las secciones de circuitos digitales enrutan, calculan y almacenan datos binarios (1s y 0s).
- Las secciones de circuitos analógicos incluyen amplificación, filtrado, modelado de señales para uso en audio, radio o sensores, etc.
- Memoria: Los chips de memoria almacenan información temporal o permanente, a la que pueden acceder otros chips del sistema.
- Señal de salida: La señal sale del chip, que está listo para controlar un altavoz y enviar datos a la pantalla, o activar otro componente de la placa de circuito.
Tipos de circuitos integrados: analógicos, digitales y de aplicación específica.
Una forma importante de organizar la tecnología de circuitos integrados es por tipo de CI. Los principales tipos de CI son:
| Tipo de CI | Descripción/Caso de uso |
| Circuito integrado analógico | Procesar señales continuas; amplificar, filtrar o modificar voltajes del mundo real. |
| Circuito integrado digital | Manejar datos binarios (0/1), implementar puertas lógicas, memoria, CPU. |
| IC de señal mixta | Secciones analógicas y digitales combinadas (por ejemplo, para interfaces de sensores, chips inalámbricos). |
| IC de memoria | Almacena datos digitales, por ejemplo, RAM, ROM, memoria flash. |
| Circuito integrado de aplicación específica (ASIC) | Diseñado para una aplicación especializada, como minería de criptomonedas, módulos de cámara, sistemas automotrices. |
| CI de propósito general | Amplio uso en numerosas aplicaciones electrónicas (por ejemplo, amplificadores operacionales, puertas lógicas, temporizadores). |
| Circuitos integrados monolíticos | Todos los elementos del circuito se fabrican en un único chip de silicio (el método más común en la actualidad). |
| Circuitos integrados TTL | Circuitos integrados digitales basados en lógica transistor-transistor, utilizados para conmutación de alta velocidad. |
| Circuito integrado CMOS | Utiliza MOSFETs complementarios para circuitos digitales o de señal mixta de muy bajo consumo y alta velocidad. |
| Circuitos de administración de energía | Dedicado a la regulación de voltaje, la distribución de energía y la carga de baterías en circuitos integrados modernos. |
| Circuito integrado digital | Las funciones lógicas, la aritmética y el flujo de datos dentro de las computadoras, los teléfonos inteligentes, las calculadoras, etc. |
| Circuitos integrados analógicos | Señales Amplys, sensores de gestión; vital para circuitos analógicos y sensores |
Tipos basados en la funcionalidad
- Pequeño chip para una función integrada simple (como un amplificador de sensor).
- Circuito integrado complejo con múltiples subsistemas (como un SoC completo)
- Circuitos integrados (CI) integrados en una placa de circuito impreso como chip principal o de soporte.

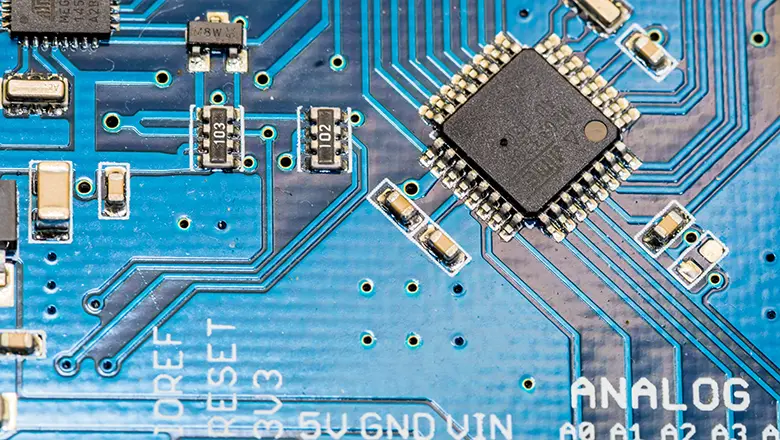

Tipos de embalaje IC
Empaquetado de circuitos integrados: protección y conexión de su chip de silicio
El encapsulado de un chip integrado es fundamental para su protección, refrigeración (gestión térmica) y conexión eléctrica a la placa de circuito impreso (PCB). La evolución del encapsulado de los circuitos integrados y los diferentes tipos de encapsulado reflejan los avances en miniaturización y fiabilidad de los circuitos.
| Tipo de viaje | Descripción/Ventajas | Donde usado |
| DIP (paquete dual en línea) | Montaje pasante, fácil de manipular/reemplazar, ideal para ordenadores antiguos y circuitos de aficionados. | Primeros ordenadores personales, placas de prototipos |
| SOIC (CI de contorno pequeño) | Montaje en superficie, compacto, de alto rendimiento, fácil de ensamblar en máquina. | Electrónica de consumo moderna |
| QFP (Paquete Piso Cuádruple) | Pines en los cuatro lados, ideales para microcontroladores y circuitos integrados digitales. | Sistemas embebidos, controladores |
| QFN (Cuádruple plano sin plomo) | Perfil bajo, excelente rendimiento térmico, utilizado en circuitos integrados analógicos de alta velocidad. | Dispositivos móviles, circuitos de radiofrecuencia |
| BGA (matriz de cuadrícula de bolas) | Bolas de soldadura en la parte inferior, gran cantidad de pines, ideal para CPU, GPU y circuitos integrados de alta frecuencia. | Portátiles, servidores, tarjetas de vídeo |
| CSP (paquete de escala de chips) | Tamaño similar al del chip de silicio, perfecto para dispositivos portátiles diminutos. | Dispositivos portátiles, sensores compactos |
| WLCSP (Paquete de escalado de chips a nivel de oblea) | Procesado y probado como parte de la oblea de silicio antes del corte: miniaturización extrema. | Relojes inteligentes, sensores IoT |
| Embalaje avanzado/3D (2.5D, 3D-IC, InFO) | La integración de múltiples chips vertical u horizontalmente permite la máxima densidad. | aceleradores de IA, chips de memoria |
Elementos de circuitos y tecnología de fabricación de circuitos integrados
Elementos de circuitos y cómo se fabrican los circuitos integrados.
La fabricación de circuitos integrados ha experimentado un avance espectacular. Hoy en día, transistores, resistencias, condensadores y otros componentes de circuitos se graban con precisión sobre obleas de silicio mediante fotolitografía. Esta técnica utiliza luz ultravioleta y fotomáscaras de gran detalle para transferir diseños de circuitos exactos a la superficie de la oblea.
Pasos modernos para la fabricación de circuitos integrados
- Preparación de oblea: El cristal de silicio ultrapuro se corta en finas obleas; constituye la base de los circuitos integrados.
- Oxidación y estratificación: Las superficies de las obleas están recubiertas con capas aislantes (dióxido de silicio) y metal conductor.
- Fotolitografía: Utiliza luz ultravioleta para transferir los patrones del circuito a
- dopaje: Añade impurezas para controlar la conductividad; puede convertir el silicio en transistores y resistencias útiles.
- Grabando: Elimine el material innecesario para formar conexiones de circuitos complejos.
- Metalización: Añade capas metálicas para las interconexiones entre los elementos activos del circuito.
- Corte y envasado: Cada oblea se corta con chips IC individuales y se empaqueta para garantizar su durabilidad y conexión eléctrica.
- Pruebas: Cada chip se somete a pruebas de funcionamiento y fiabilidad, y posteriormente se instala en placas de circuitos impresos junto con los dispositivos electrónicos.
La producción moderna de circuitos integrados alcanza ahora escalas inferiores a 5 nanómetros; las compuertas de los transistores pueden tener tan solo unos pocos átomos de espesor.

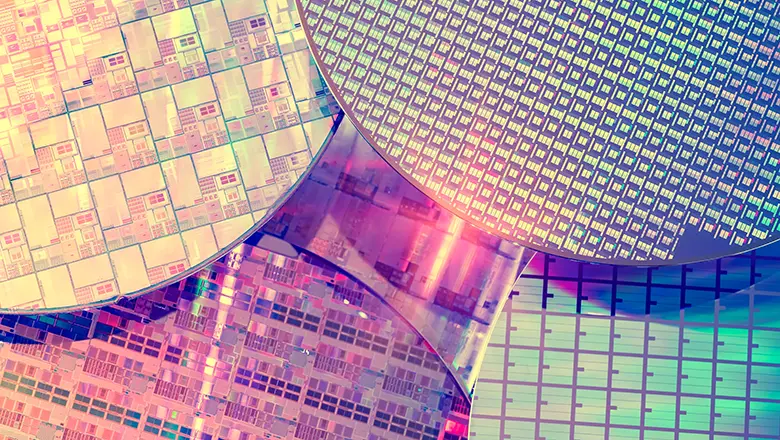

Silicio: La base del chip de circuito integrado
El silicio es la esencia de los circuitos integrados actuales. Es el material principal que se utiliza para fabricar casi todos los chips semiconductores, gracias a su amplia abundancia natural y a su estructura cristalina casi ideal.
- ¿Por qué silicio?
- Forma una capa de óxido estable y aislante (utilizada para aislar elementos de circuitos).
- Compatible con fotolitografía y producción de obleas a gran escala.
- Permite la creación de dispositivos rentables, fiables y de alto rendimiento.
Empresas con integración vertical frente a empresas de circuitos integrados sin fábricas propias
- Empresas integradas verticalmente: Gestionar toda la fase, desde la producción de obleas de silicio hasta el empaquetado del dispositivo terminado (como Intel y Samsung hasta hace poco).
- Empresas de circuitos integrados sin fábrica propia: Especialícese en el diseño de circuitos integrados y subcontrate la fabricación a fundiciones como TSMC o GlobalFoundries. Este modelo impulsa la innovación y reduce los costos de entrada.

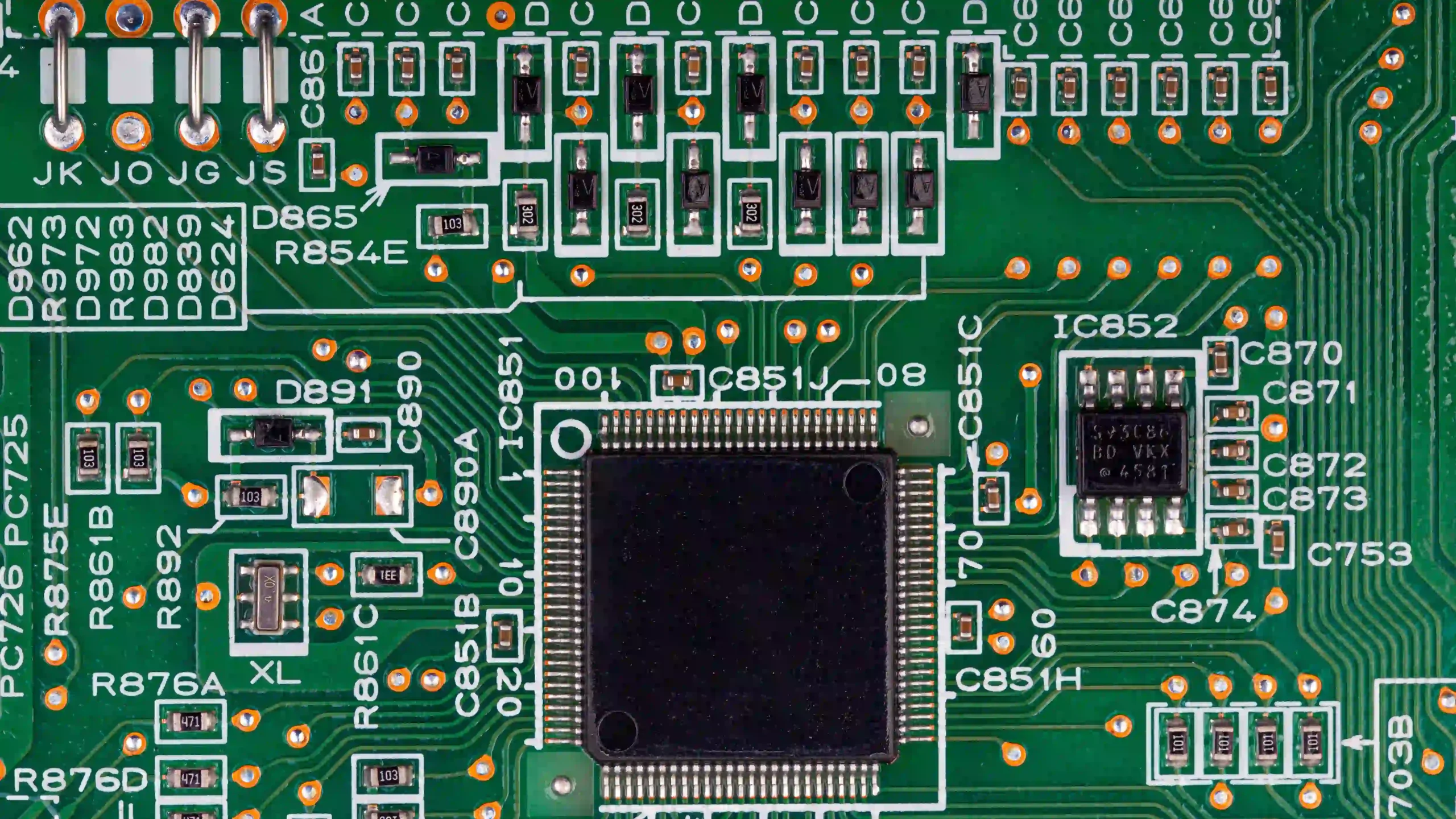

Proceso de diseño de circuitos: desde los elementos del circuito hasta los chips IC modernos.

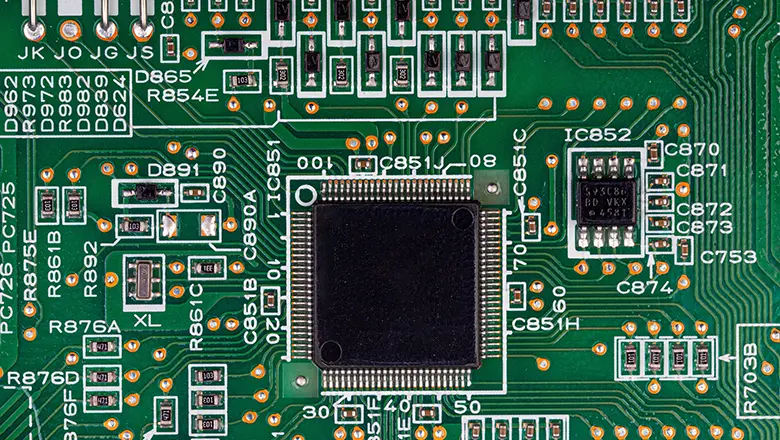

El proceso de diseño de circuitos integrados
El diseño de un chip de circuito integrado moderno comienza con la funcionalidad deseada del circuito y pasa por varias etapas de abstracción antes de la fabricación física del circuito integrado:
- Especificación: Defina el funcionamiento previsto del componente electrónico (por ejemplo, circuito digital o circuito analógico).
- Diseño lógico: Los ingenieros crean un esquema y simulan los patrones del circuito.
- Disposición física: El circuito se representa mediante capas geométricas sobre un chip de silicio.
- Verificación y simulación: Las herramientas informáticas (por ejemplo, el software EDA) comprueban los errores de lógica, temporización y señal.
- Cinta de salida: El diseño final se entrega al fabricante para su fotografía.
- Fabricación: El desarrollo de la tecnología de circuitos integrados da vida al diseño.
- Pruebas y Validación: Asegúrese de que todos los circuitos integrados funcionen según lo previsto antes de ensamblar las placas de circuito.
Consejo para desarrollar un circuito integrado complejo
- Comience con prototipos sencillos de circuitos integrados o discretos.
- Simule utilizando SPICE o herramientas EDA.
- Recurra al diseño de circuitos integrados cuando el volumen de producción, la velocidad o la miniaturización así lo exijan.
Cómo se utilizan los circuitos integrados: Aplicaciones de los circuitos integrados en los dispositivos modernos
Los circuitos integrados se utilizan en todas partes, y sus aplicaciones abarcan desde puertas lógicas básicas hasta procesadores de IA ultra avanzados.
| Aplicación | Tipo de circuito integrado utilizado | Circuito de ejemplo realizado |
| Teléfonos inteligentes/tabletas | SoC, circuitos integrados de gestión de energía, circuitos integrados de memoria | Todo el dispositivo cabe en un solo chip; lo integra todo. |
| Coches modernos | ASIC, circuitos integrados analógicos/digitales | ABS, controlador de airbag, ADAS (sistema avanzado de asistencia al conductor) |
| Relojes inteligentes y dispositivos portátiles | Circuito integrado analógico y digital | Monitorización de la frecuencia cardíaca, GPS, circuitos Bluetooth de bajo consumo. |
| Automatización del hogar | El sensor era un circuito integrado de señal mixta. | Termostatos, luces inteligentes |
| Procesamiento de audio y señales | Circuitos integrados analógicos, amplificadores operacionales | Cancelación de ruido en auriculares, ecualizadores de audio |
| Industrial/Automatización | Circuitos integrados y sistemas en chip (SoC) específicos para cada aplicación. | Brazos robóticos, controladores de procesos, actuadores |
| Dispositivos médicos | Circuito integrado de señal mixta, circuito integrado analógico | Marcapasos ("integrados en un solo chip"), imágenes médicas |
| Banca/Seguridad | Integrado específico de la aplicación | Chip de tarjeta de crédito EMV, módulos biométricos |
| Aeroespacial/Satélites | Circuitos integrados resistentes a la radiación, gestión de energía | Circuitos de guiado, módulos de sensores para navegación |
- Los circuitos integrados digitales son la base de los ordenadores y los dispositivos digitales.
- Los circuitos integrados analógicos son vitales para la adquisición de señales en la etapa inicial y la interfaz con los sensores.
- Los circuitos integrados de aplicación específica pueden impulsar soluciones personalizadas en todo tipo de aplicaciones, desde automóviles hasta tarjetas inteligentes.
Ventajas y desafíos de los circuitos integrados modernos
Principales ventajas
- Espacio en la placa de circuito impreso enormemente reducido.
- Fabricación en masa: coste extremadamente bajo por circuito integrado.
- Fiabilidad robusta del sistema y bajo mantenimiento.
- Menor consumo de energía para dispositivos móviles/IoT.
- Los circuitos integrados se utilizan en entornos donde los circuitos discretos no cabrían.
Desafíos y limitaciones
- Disipación de calor e integridad de la alimentación para circuitos complejos de alta velocidad ("desafío de escalabilidad").
- Chips IC falsificados o de calidad inferior en el mercado de circuitos integrados.
- Preocupaciones medioambientales: residuos electrónicos y aparatos electrónicos desechables con circuitos integrados no reparables.
- Complejidad del diseño: desarrollar un circuito integrado complejo requiere de gran experiencia, herramientas e inversión.
El futuro de la tecnología de circuitos integrados
Los circuitos integrados modernos se desarrollan a un ritmo sin precedentes. A medida que las tecnologías digitales y analógicas se fusionan, surgen constantemente nuevos avances en el diseño de circuitos integrados. Los circuitos integrados analógicos de alto rendimiento, la computación en la nube, la IA en el borde de la red y el Internet de las Cosas impulsan la demanda de circuitos integrados más pequeños, con mejor rendimiento y menor consumo de energía.
Innovaciones a tener en cuenta
- Circuitos integrados 3D y encapsulado 2.5D: Estos métodos utilizan tecnología de interconexión para enlazar vertical y horizontalmente varios chips. Este enfoque aumenta significativamente el ancho de banda de datos e integra circuitos analógicos en un módulo compacto.
- Diseños heterogéneos y modulares: Los chiplets son pequeños chips de silicio funcionales integrados en un sustrato, que permiten un diseño de circuitos flexible y un desarrollo rápido a medida que cambian los requisitos.
- Avances materiales: La industria está mirando más allá del silicio, explorando materiales como el nitruro de galio, el carburo de silicio e incluso el grafeno para superar las limitaciones térmicas y de rendimiento actuales.
- Nuevos modelos de diseño: El auge de las empresas de circuitos integrados sin fábricas propias y del silicio de código abierto permite que más ingenieros de todo el mundo diseñen chips sin necesidad de poseer costosas fábricas. Al mismo tiempo, las empresas integradas verticalmente están invirtiendo en fábricas de cero emisiones y operaciones sostenibles.
Tendencias del mercado
- El mercado de los circuitos integrados sigue expandiéndose, con aplicaciones que abarcan la electrónica automotriz, el IoT, los dispositivos portátiles, los sistemas de energía renovable, los inversores solares y los circuitos de gestión de energía, así como la informática.
- Los cambios en la cadena de suministro global y los factores geopolíticos fomentan oportunidades para nuevas regiones donde los actores del sector de la conectividad inteligente producen y prestan servicios.
Consejos para comprender y trabajar con circuitos integrados
- Aprender haciendo: Construye circuitos simples en placas de pruebas con DIP Circuitos integrados: podemos ver cómo los circuitos integrados se conectan con otros componentes electrónicosLas resistencias y los condensadores pueden ayudarnos a saberlo.
- Lea atentamente las hojas de datos.Cada chip IC tiene su hoja de datos, que nos indica la distribución de pines, las especificaciones máximas, el diseño de la placa de circuitos y las curvas de rendimiento.
- Simular antes de la fabricaciónUtilizamos herramientas EDA gratuitas (como KiCad, EasyEDA o LTspice) para analizar nuestro circuito antes de diseñar la placa de circuito impreso (PCB).
- Considere la disipación del calor: Para circuitos integrados de alta velocidad o potencia, es necesario asegurarse de que el diseño de la PCB admita una buena refrigeración, incluyendo vías térmicas, grandes áreas de cobre o disipadores de calor.
- Combinación de soluciones discretas y de circuitos integradosCombinar circuitos integrados analógicos o digitales básicos con otros componentes suele ser la forma más rápida y fiable de finalizar nuestro diseño.
Preguntas Frecuentes (FAQ)
P: ¿Cuál es la diferencia entre un circuito integrado y un chip semiconductor?
A: Estos dos términos se usan con mucha frecuencia. "Circuito integrado" se refiere al circuito miniaturizado construido sobre un único chip de silicio, mientras que "chip semiconductor" hace hincapié en el silicio o material similar del que está hecho.
P: ¿Cómo se conectan los circuitos a los dispositivos?
A: Los circuitos integrados se sueldan a una placa de circuito impreso (PCB), y las pistas conducen las señales y la alimentación entre el chip y otros componentes.
P: ¿Qué es un circuito integrado analógico?
A: Un circuito integrado analógico procesa señales eléctricas continuas (no binarias); piense en amplificación, filtrado y medición del mundo.
P: ¿Son todos los circuitos integrados digitales?
R: No, cuando los circuitos integrados digitales pueden realizar cálculos, los circuitos integrados analógicos y los circuitos de señal mixta son necesarios para el audio, los sensores y las placas de alimentación.
P: ¿Qué es un circuito integrado monolítico?
A: Es un circuito, está hecho con todos los elementos (como transistor, resistencia, condensador, etc.) producidos en un solo chip de silicio; este es un estándar para la mayoría de los circuitos integrados.
P: ¿Qué es la tecnología "en un solo chip"?
A: Se trata de SoC (sistema en chip) y circuitos integrados avanzados, que integran múltiples bloques del sistema (CPU, memoria, periféricos) en el chip.
Resumen y conclusiones clave sobre circuitos integrados y chips
- Los circuitos integrados (CI) son la base de los dispositivos electrónicos modernos, desde los teléfonos hasta los satélites.
- La evolución de la tecnología de circuitos integrados puede llevarnos desde ordenadores de gran tamaño hasta teléfonos inteligentes de bolsillo.
- Los tipos de circuitos integrados incluyen digitales, analógicos, de señal mixta, de memoria, de aplicación específica, de propósito general y más.
- Los componentes de un circuito integrado (transistor, resistencia, condensador, interconexiones) se "imprimen" como patrones de circuito sobre obleas de silicio con una precisión extraordinaria.
- Los avances en los tipos de encapsulado de circuitos integrados, los modelos de empresas de circuitos integrados sin fábrica propia y la tecnología de fabricación de circuitos integrados han democratizado la innovación.
- Los usos de los circuitos integrados se expanden cada año, y sin los chips integrados, la civilización moderna tal como la conocemos se paralizaría.
