Placas PCB desnudas: ¿Qué son las placas desnudas y las PCB cero?

Introducción

Cuando hablamos de PCB desnudos, la base de todo ensamblaje electrónico, nos referimos a placas que han completado los pasos de fabricación pero que aún no han tenido componentes electrónicos Montado en la placa. La placa base proporciona todas las conexiones eléctricas necesarias para el ensamblaje, pero a veces se pasa por alto debido a la emoción de trabajar con una PCB completamente funcional.

Una comprensión profunda de las placas PCB desnudas es un conocimiento fundamental que los profesionales que se dedican a Diseño de PCB, producción Las pruebas deben ser exhaustivas. En las etapas iniciales de la fabricación de PCB, el objetivo principal es garantizar que las placas base alcancen una alta fiabilidad y una calidad sin defectos. Estas placas base de alta calidad constituyen la base para la construcción de diversas placas de circuito impreso integrado (PCB) complejas y de alta densidad, cuyas aplicaciones abarcan múltiples campos críticos, como teléfonos inteligentes, equipos de automatización industrial e instrumental médico. Realizar pruebas exhaustivas de las placas base tiene un doble propósito: por un lado, garantiza que la placa cumpla plenamente con las especificaciones de diseño antes del ensamblaje y, por otro, permite la identificación y eliminación temprana de posibles defectos que podrían dañar la propia placa o los equipos integrados posteriores.

Exploremos los matices, las ventajas y el proceso de producción de PCB desnudos, las etapas clave del desarrollo de la placa y por qué las pruebas de placas desnudas son importantes para la calidad, la confiabilidad y la revolución electrónica en sí.

Definición de PCB desnudos, en blanco y cero

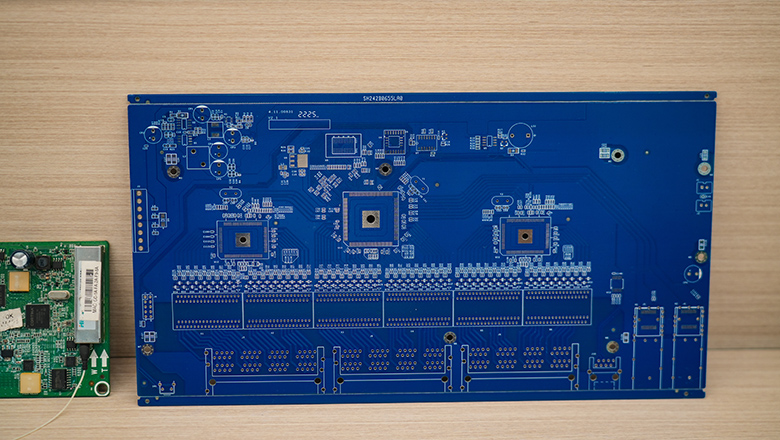

Una PCB desnuda (placa de circuito impreso desnuda) es una placa de circuito completa sin componentes electrónicos soldados. Esta placa de circuito (también conocida como PCB vacía) está lista para la colocación y el ensamblaje de componentes, y suele estar provista de pistas de cobre, almohadillas, vías, máscara de soldadura y serigrafía.

Placa PCB desnuda en contexto

Una placa PCB desnuda no es una placa en blanco en el sentido de una lámina simple; se fabrica con los circuitos específicos diseñados por software. La placa se refiere al sustrato fabricado y a las capas de cobre que representan una plataforma lista para usar.

¿Qué es una PCB cero?

Una PCB cero se conoce como PCB cero o placa perforada, también conocida como PCB DOT. Esta placa genérica cuenta con una rejilla de almohadillas aisladas eléctricamente; no hay pistas diseñadas a lo largo de la PCB, lo que proporciona máxima flexibilidad para la creación de circuitos personalizados. Las PCB cero son ideales para la experimentación rápida y entornos educativos.

Comparación de placas PCB desnudas, en blanco y sin circuito impreso

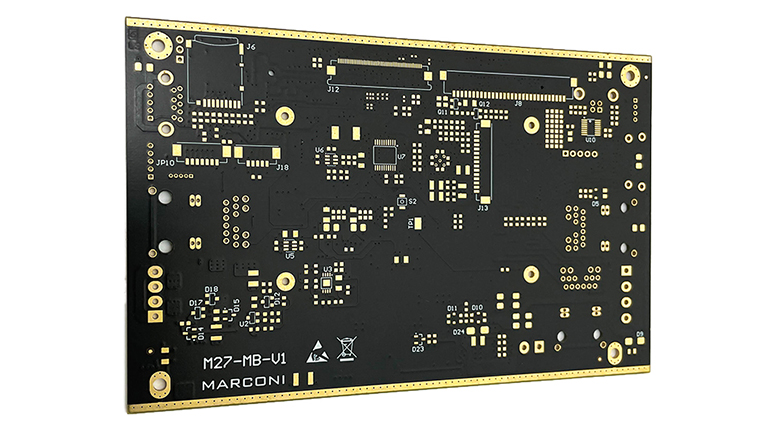

Estructura de una placa PCB desnuda

Una placa de circuito impreso (PCB) simple se construye para maximizar su funcionalidad y fiabilidad. Puede parecer simple, pero la PCB simple incluye capas de alta ingeniería:

Capas de la PCB

• Sustrato de PCB (material base): La estructura principal de la placa, generalmente de FR-4 (epoxi de fibra de vidrio) o poliimida flexible. Algunas aplicaciones de energía utilizan aluminio o cerámica para mejorar el rendimiento térmico.
• Rastros de cobre: Las delgadas líneas de cobre en las superficies de la placa y en las capas internas actúan como “cables” que conectan almohadillas y vías para formar una placa de circuito completa.
• Máscara para soldar: La máscara de soldadura es un recubrimiento protector de polímero verde o de otro color que se aplica a la superficie de una PCB. Este recubrimiento previene eficazmente la formación de puentes de soldadura durante el proceso de soldadura, proporciona protección contra la oxidación de las pistas de cobre y mejora la fiabilidad general de la placa desnuda durante el montaje y uso posteriores mediante el aislamiento eléctrico.
• Serigrafía: La serigrafía es una capa de marcado impresa en la superficie de la placa de circuito impreso con tinta blanca o de color. Estas marcas se utilizan para indicar los indicadores de referencia de los componentes, mostrar la orientación de la polaridad, imprimir los logotipos de la empresa y proporcionar una guía práctica para las operaciones de ensamblaje.
• Almohadillas y vías: Áreas de cobre expuestas para soldar y orificios metalizados para conexión multicapa, formando la columna vertebral de PCB desnudos confiables.
• Acabado de la superficie: Protege el cobre y garantiza la soldabilidad; los tipos comunes son HASL y ENIG.

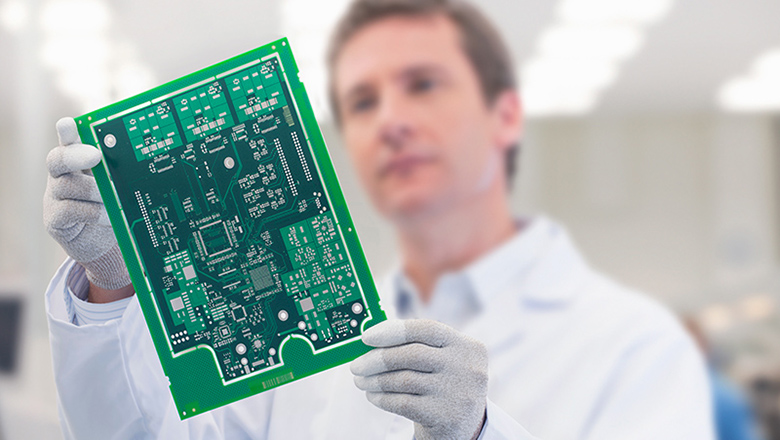

Una placa sin componentes es mucho más fácil de inspeccionar. Cualquier error detectado en la etapa de placa base es más sencillo, económico y menos perjudicial para la placa en general.

Proceso de fabricación de PCB desnudo: del diseño a la realidad

El proceso de fabricación de PCB desnudo comienza con un software de diseño de PCB digital: aquí, se crea el diseño de la placa, se definen listas de conexiones y se especifican todas las capas de cobre, la serigrafía y los detalles de la máscara.

Etapas del desarrollo de la junta directiva

1. Diseño de PCB en software:Utilizando herramientas CAD (como Altium Designer), se traza la placa de circuito completa en capas virtuales.
2. Preparación de archivos:Genera archivos Gerber y un archivo de perforación.
3. Proceso de fabricación:

• Laminación del sustrato:Formación del sustrato de PCB.
• Aplicación e imágenes de cobre:Mediante fotolitografía se imprime su diseño.
• Grabando:Se elimina el cobre no deseado, dejando sólo trazas.
• Vías de perforación y revestimiento:Las máquinas automatizadas crean conexiones precisas.
• Máscara de soldadura y serigrafía:Proteger y guiar el conjunto.
• Acabado de superficie:Asegura que la interfaz siga siendo soldable.

4. Prueba de placa base:Antes de que cualquier componente electrónico toque la placa de circuito impreso desnuda, se debe probar eléctricamente.

La fabricación de PCB combina precisión, velocidad e innovación. Los principales fabricantes de PCB ahora ofrecen verificación de diseño en línea y controles DFM (Diseño para Fabricabilidad) para minimizar errores en las primeras etapas de la fabricación.

Tipos de pruebas de placa base

La prueba de placa desnuda es una prueba eléctrica que se realiza en una PCB desnuda antes del ensamblaje. El objetivo es garantizar que la placa se ajuste al diseño, esté libre de cortocircuitos y circuitos abiertos, y que pueda convertirse en una PCB fiable y completamente funcional después de la instalación.

Tipos principales de pruebas de placas base

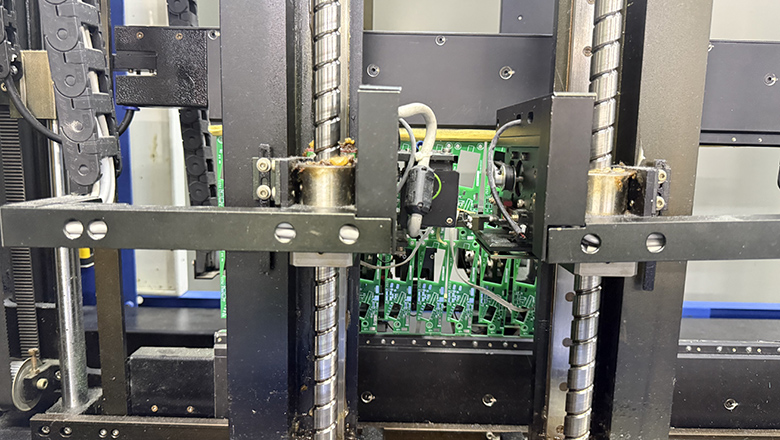

1. Prueba de sonda voladora:Las sondas automatizadas escanean la placa, contactando los puntos de prueba y las almohadillas según lo indicado por la lista de conexiones. Muy flexible, ideal para prototipos, cambios rápidos y series de producción más pequeñas.
2. Prueba de fijación (prueba de lecho de clavos/en circuito):Un dispositivo personalizado con pasadores accionados por resorte conecta cientos (incluso miles) de puntos simultáneamente. Esto es ideal para la fabricación a gran escala y garantiza resultados consistentes y repetibles.

Métodos adicionales

• AOI (Inspección óptica automática):Las cámaras de alta resolución detectan desalineaciones de máscaras, pistas rotas o problemas de soldadura, a menudo antes o después de la prueba eléctrica.
• Inspección de rayos X:Crítico para placas PCB multicapa, revela defectos ocultos sin ser destructivo para la placa.

Beneficios de las pruebas de placa base

• Detecta problemas de forma temprana:Ahorra dinero al detectar errores antes del montaje.
• Garantiza la consistencia del lote:Especialmente cuando los PCB suelen estar densamente poblados.
• Admite mercados de alta confiabilidad:Como la industria aeroespacial y la electrónica médica, donde la garantía de calidad es primordial.

Tipos de pruebas de placa base: ventajas y dónde utilizarlas

Beneficios y aplicaciones de las placas desnudas en ingeniería

Las PCB desnudas desempeñan un papel esencial en todas las ramas de la ingeniería electrónica. Antes de que una placa PCB se convierta en un producto completamente ensamblado, proporciona una estructura robusta y fiable para todas las etapas posteriores de producción y pruebas.

Ventajas de la placa base en la producción y la I+D

1. Detección temprana de problemas de diseño de PCB Las pruebas de placas base garantizan que su diseño coincida con el de los archivos de diseño. Cualquier desviación, como circuitos abiertos o cortocircuitos, puede solucionarse antes de que dañe la placa o provoque costosos desechos posteriormente durante el ensamblaje de la PCB.
2. Control y aseguramiento de la calidad Las pruebas de placas base se vuelven cruciales para las industrias médica, aeroespacial y automotriz, donde la alta confiabilidad de las PCB es fundamental. El uso de pruebas de placas base en estos campos genera confianza en la impecable calidad de la plataforma base.
3. Ahorro de costes en escala Detectar errores en placas PCB sin tratar durante las primeras etapas de su fabricación reduce considerablemente las pérdidas, especialmente cuando se producen miles de placas. El coste de reparar o remanufacturar una placa de circuito impreso completa con componentes electrónicos costosos es mucho mayor que el de reparar una placa sin tratar.
4. Verificación de diseño óptimo Los ingenieros pueden usar placas base para soldadura directa, prototipos de accionamiento de motores o pruebas de funcionalidad previas al ensamblaje. Esta etapa es ideal para la fabricación a gran escala, ya que estandariza la calidad y acelera el proceso de fabricación de PCB.
5. Flexibilidad para el diseño iterativo Dado que las placas de circuitos impresos desnudos no están pobladas, cualquier ajuste de diseño de último momento que sea necesario se puede implementar más fácilmente en comparación con la reparación de errores posteriores al PCBA.

Aplicaciones de las placas desnudas

Las placas de circuitos desnudos son fundamentales en casi todos los sectores de la electrónica:

• Dispositivos de consumo:Los teléfonos, tabletas, dispositivos portátiles y equipos domésticos inteligentes comienzan como PCB desnudos.
• Controles Automotrices:Controladores de motor, unidades de infoentretenimiento y sensores avanzados.
• Industria y energía:PLC, controladores de motores, iluminación LED (especialmente con PCB con núcleo metálico).
• Electrónica Médica:Equipos de diagnóstico, sistemas de terapia y plataformas de monitorización.
• Aeroespacial:Las placas PCB desnudas confiables son indispensables en los sistemas de vuelo y las comunicaciones seguras.
• IoT y sensores inteligentes:Tanto las PCB desnudas rígidas como las flexibles proporcionan la columna vertebral de los sistemas inteligentes distribuidos.

Aplicaciones reales de las placas base en ingeniería

PCB desnudo vs. placa ensamblada y PCB cero

PCB desnuda vs. placa ensamblada (PCBA)

Una placa PCB simple es una placa sin componentes. La siguiente etapa del proceso electrónico es la placa ensamblada (PCBA), donde se colocan y sueldan todos los componentes electrónicos, lo que la hace completamente funcional.

Beneficios de utilizar pruebas de placa base antes del ensamblaje

• Protege los componentes:Al garantizar que no existan circuitos abiertos o cortocircuitos antes de la población, las pruebas de placa desnuda protegen los circuitos integrados sensibles y otras partes valiosas.
• Garantiza una PCB completamente funcional:Al ensamblarlo sobre una placa de circuito impreso desnuda verificada, el resultado es un producto confiable, listo para su uso final.
• Mejora los rendimientos:Especialmente en la fabricación en grandes volúmenes, la detección temprana significa mayores rendimientos y menos devoluciones de placas completas defectuosas.

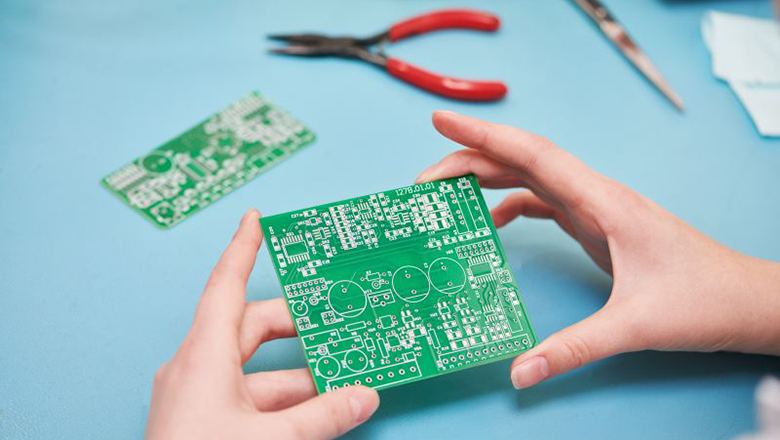

PCB desnudo vs. PCB cero

Placa PCB desnuda:

• Fabricado a medida según un diseño específico: se utiliza en la producción de productos electrónicos modernos y es adecuado para la fabricación a gran escala.
• Incluye máscara, serigrafía, vías, acabado superficial y admite apilamientos de múltiples capas.

PCB cero (placa perforada/PCB DOT):

• Una placa genérica, ideal para construir rápidamente circuitos de prueba o proyectos educativos.
• Cuenta con una cuadrícula de almohadillas sin pistas predefinidas (de ahí el término placa sin pistas), también conocida como en blanco o desnuda, pero realmente diseñada para cableado personalizado de bricolaje y no escalable ni adecuada para fabricación comercial.

Cómo pedir una placa PCB desnuda fiable

Pasos para adquirir una placa base de alta calidad

1. Finalice su diseño de PCB Utilice software de diseño de PCB como Altium Designer, KiCad o Eagle. Asegúrese de que el diseño de la placa y los archivos de lista de conexiones estén libres de errores.
2. Preparar todos los archivos de diseño Esto incluye archivos Gerber para cada capa de cobre, máscara de soldadura y serigrafía, y una lima de perforación para vías y orificios. Siga siempre las especificaciones del fabricante de su PCB.
3. Seleccione el fabricante de PCB correcto Busque proveedores con experiencia en su sector vertical específico (médico, automotriz, comunicaciones de alta frecuencia, etc.). Los buenos fabricantes ofrecen controles DFM, cotizaciones en línea y admiten PCB multicapa y acabados de superficie detallados.
4. Elija las especificaciones de la placaNúmero de capas (PCB simple, doble o multicapa)

   Sustrato base (FR-4, poliimida, núcleo metálico)

   Espesor de cobre

   Acabado superficial (ENIG, HASL)

   Máscara de soldadura a color y serigrafía

5. Revisar las opciones de prueba de placa base Elija entre pruebas con sonda móvil o con accesorios. Para aplicaciones de alta fiabilidad (como sensores críticos o equipos de misión), solicite un certificado de prueba de PCB desnudo con su envío.
6. Ordene e inspeccione al llegar Busque trazas bien definidas, una cobertura uniforme de la máscara, ausencia de rayones superficiales y orificios correctamente chapados. Compruebe la continuidad en toda la placa con un multímetro.

Consejos para manipular, almacenar y probar placas de circuito impreso desnudas

Las PCB desnudas necesitan un manejo cuidadoso para seguir siendo confiables y fáciles de soldar para el ensamblaje:

• Manejar por los bordes:Minimice el contacto directo con las superficies de cobre de la placa PCB.
• Precauciones ESD:Utilice tapetes y pulseras antiestáticas: una tabla sin protección puede acumular estática, lo que degradará su rendimiento futuro.
• Almacenamiento limpio y seco:Almacenar en bolsas selladas antiestáticas o con barrera de humedad. Los paquetes desecantes ayudan a absorber la humedad, que puede afectar la soldabilidad con el tiempo.
• Inventario FIFO:Utilice la gestión de estanterías del tipo “primero en entrar, primero en salir”, especialmente con placas con acabado ENIG u OSP.
• Almacenamiento posterior a la prueba:Después de probar la placa desnuda, marque las placas probadas con una etiqueta o código QR; esto ayuda con la trazabilidad (una parte esencial de las cadenas de suministro de productos electrónicos modernos).

Mejores prácticas para el manejo confiable de PCB desnudos

Pautas de diseño de PCB y consideraciones de capas

Las primeras etapas de la fabricación de PCB comienzan con un diseño inteligente

• Planificación de capas:Más capas significan mejor enrutamiento y protección, pero también mayor costo y complejidad.
• Control de impedancia:Utilice una PCB desnuda con un diseño cuidadoso de pistas y vías para mantener la impedancia para señales rápidas y de alta frecuencia, algo fundamental para aplicaciones de RF, USB, HDMI y similares.
• Disposición de la placa para fabricación:Las esquinas redondeadas, los tamaños de almohadilla uniformes y la relación adecuada entre almohadilla y orificio garantizan un fácil montaje y reducen el estrés mecánico.

Preguntas frecuentes: Pruebas de placas desnudas y PCB

P: ¿Es necesario realizar pruebas de placa desnuda antes del ensamblaje de cada placa?

R: Sí, para cualquier proyecto donde la fiabilidad y el rendimiento a largo plazo sean importantes. Las pruebas de placa base garantizan que cada capa y ruta funcione correctamente, previniendo fallos que podrían inutilizar una placa PCB completamente llena.

P: ¿Cuántas capas puede tener una PCB desnuda?

R: Desde una simple placa PCB de una sola cara hasta complejas configuraciones de PCB multicapa (de 10 capas o más). Las aplicaciones de placas desnudas en ingeniería se inclinan cada vez más hacia un alto número de capas para electrónica compacta y de alta velocidad.

P: ¿La prueba de PCB desnuda es destructiva para la placa?

R: En absoluto. Las pruebas de PCB sin componentes no son destructivas y están diseñadas para preservar la integridad de la placa de circuito impreso para su posterior ensamblaje.

P: ¿Puedo especificar una mezcla de acabados de superficie o colores de máscara de soldadura?

R: Sí. Para aplicaciones especiales (como iluminación LED), la combinación de acabados puede optimizar tanto el rendimiento como la estética.

P: ¿Una PCB cero admite la fabricación a gran escala?

R: No. Las PCB cero (placas perforadas) son para creación de prototipos y no son adecuadas para la producción comercial escalable ni para productos con requisitos de certificación estrictos.

Conclusión: El papel de las placas base en la electrónica

La placa PCB desnuda es donde realmente comienza el desarrollo de cada dispositivo electrónico. Al aprovechar las ventajas de las pruebas de placas desnudas, los ingenieros y fabricantes electrónicos pueden ofrecer productos más fiables, escalables e innovadores. Desde las primeras etapas del desarrollo de la placa hasta la prueba final de una PCB ensamblada y completamente funcional, la fiabilidad y la calidad de su placa desnuda marcan la pauta en todos los procesos posteriores.

Las aplicaciones de las placas base en ingeniería abarcan desde electrodomésticos y controladores industriales hasta sistemas médicos y de comunicación de vanguardia. A medida que los estándares y la complejidad aumentan, especialmente con la demanda de PCB multicapa y el prototipado rápido, es esencial invertir en PCB base fiables, una fabricación robusta y rigurosas pruebas de PCB base.

Las placas base desempeñan un papel fundamental en la electrónica. Su diseño, fabricación y verificación garantizan que la placa de circuito impreso final (y los productos que alimenta) cumpla con las exigentes expectativas de la tecnología actual. Elija un fabricante de PCB adecuado, colabore estrechamente durante el diseño y utilice siempre las pruebas de placa base como control de calidad antes del ensamblaje.
