PCB de poliimida: Cómo elegir el material adecuado para circuitos flexibles

Introducción a los PCB de poliimida

En medio de las olas de aligeramiento, adelgazamiento, flexibilidad y alta confiabilidad en la industria de PCB electrónica, LHDT TECH siempre ha estado a la vanguardia de la innovación, liderando la evolución de las placas de circuito impreso (PCB). Tecnología. Gracias a nuestro profundo dominio y la aplicación avanzada de materiales de poliimida, hemos transformado sus excelentes propiedades físicas y químicas en las principales ventajas de alto rendimiento y placa de circuito impreso flexible diseño.

Al integrar la tecnología de poliimida en nuestros procesos de diseño y fabricación de productos, LHDT TECH no solo revoluciona la miniaturización de circuitos, sino que también impulsa una serie de campos de vanguardia: desde la ligereza de los dispositivos portátiles hasta la precisión y fiabilidad de los instrumentos médicos; desde la durabilidad y adaptabilidad de la electrónica automotriz hasta los exigentes desafíos de los entornos extremos de la industria aeroespacial. Basándonos en la ciencia de los materiales, ofrecemos continuamente soluciones de circuitos más delgadas, flexibles y robustas a clientes de diversas industrias, contribuyendo así al desarrollo de la próxima generación de productos electrónicos. Las placas de circuito de poliimida ofrecen propiedades materiales únicas que las convierten en el material preferido para la fabricación de placas de circuito de próxima generación. En LHDT TECH, la poliimida no es simplemente un material; es el soporte clave para que logremos avances tecnológicos y creemos futuras formas electrónicas.

Para muchos diseñadores, la poliimida se convierte en el material de elección no solo por su trayectoria comprobada, sino porque la combinación de resistencia térmica, propiedades de aislamiento eléctrico, flexibilidad y resistencia simplemente no puede ser igualada por materiales de PCB convencionales como FR-4Este artículo profundiza en el mundo de los PCB de poliimida, explorando qué hace que la poliimida sea ideal para placas de circuito impreso flexibles y cómo se fabrican estos PCB avanzados para las aplicaciones electrónicas más exigentes.

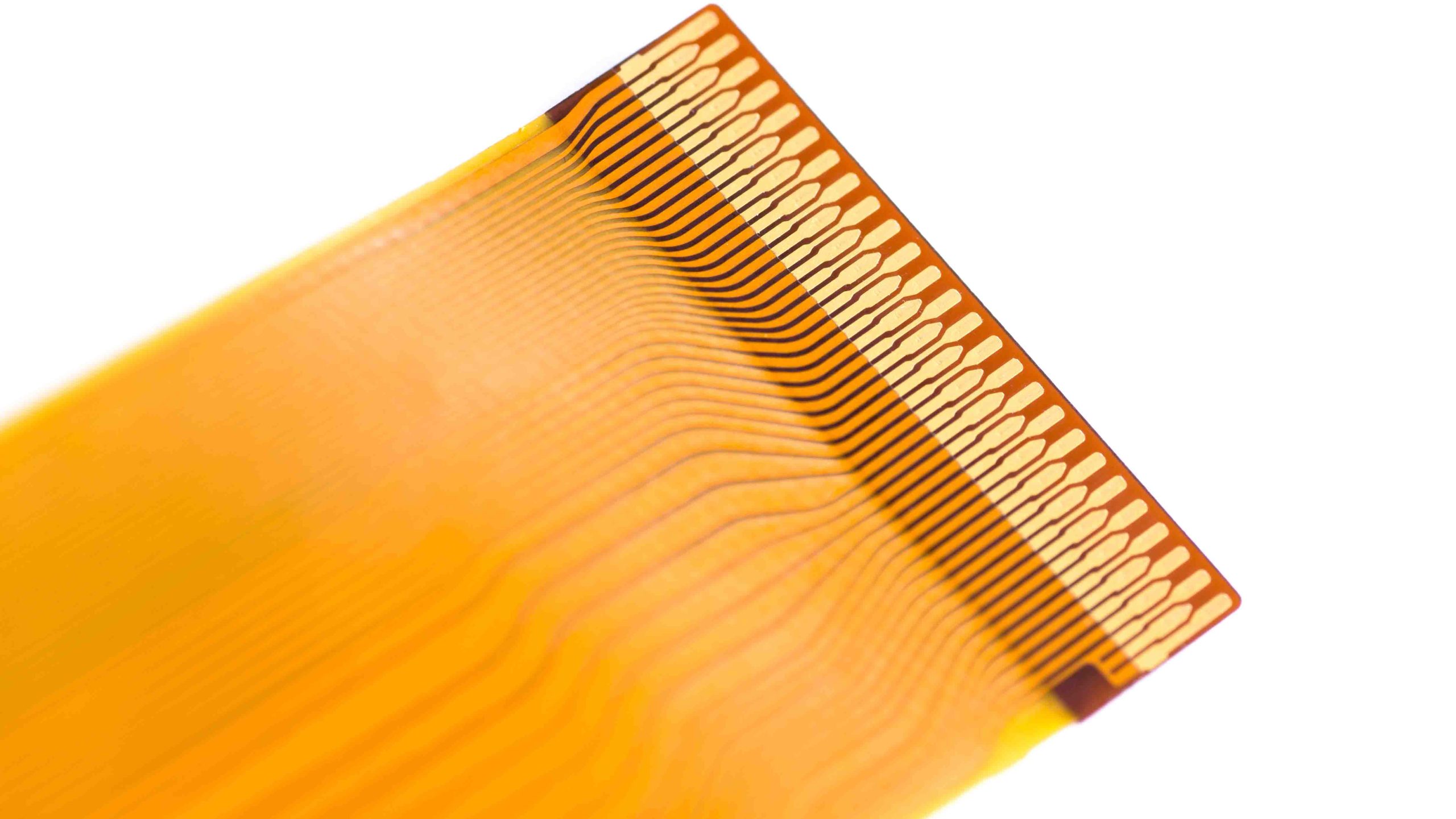

¿Qué es la poliimida? Explicación del material de poliimida

La poliimida, un polímero sintético de alto rendimiento que contiene monómeros de imida, es reconocida por su excepcional resistencia a altas temperaturas, excelente estabilidad mecánica y notables propiedades dieléctricas. Investigamos a fondo su potencial a nivel molecular. Mediante una síntesis precisa y un control de procesos, transformamos sus propiedades inherentes, como la resistencia a temperaturas extremas, la antideformación y la estabilidad del aislamiento, en la garantía del funcionamiento fiable y a largo plazo del circuito en condiciones de trabajo complejas. Precisamente gracias a su profundo conocimiento y la aplicación avanzada de estos polímeros de ingeniería de vanguardia, LHDT TECH ha ampliado con éxito... poliimida desde aplicaciones que satisfacen entornos extremos hasta campos más amplios de circuitos comerciales e industriales de alta gama, definiendo un nuevo material para circuitos flexibles y de alto rendimiento.

Propiedades clave del material de poliimida

• Resistencia a altas temperaturasLa resistencia a altas temperaturas de la poliimida se debe a su singular estructura molecular heterocíclica aromática, que le proporciona una estabilidad térmica muy superior a la de los sustratos de PCB convencionales. Su temperatura de funcionamiento continuo puede superar constantemente los 260 °C, y ciertas series de alto rendimiento pueden incluso soportar choques térmicos extremos de más de 400 °C durante un instante. Esta característica convierte a las placas de circuito impreso de poliimida en una opción ineludible para abordar los exigentes desafíos de gestión térmica.

• Propiedades eléctricas establesLa constante dieléctrica baja, estable y predecible (Dk, valor típico ~3.2-3.5) y la tangente de pérdida (Df) extremadamente baja de la poliimida han sentado una base insustituible en la ciencia de los materiales para su aplicación en el diseño de circuitos de alta velocidad y alta frecuencia. Esta característica eléctrica fundamental determina directamente la fidelidad y la eficiencia de la transmisión de la señal.

• Excelente flexibilidadLas excepcionales propiedades mecánicas de los sustratos de poliimida se deben a la singular tenacidad, alta resistencia a la tracción y excelente resistencia a la fatiga de su estructura de cadena polimérica. La naturaleza de este material lo convierte en un soporte ideal para la creación de circuitos flexibles, dinámicos y fiables.

• Inercia químicaLa excepcional inercia química de la poliimida se debe a su estructura molecular aromática altamente estable, que le confiere una resistencia intrínseca a una amplia gama de erosiones químicas. Esta característica supera a la de los materiales de PCB convencionales, lo que proporciona una garantía fundamental para el funcionamiento fiable y a largo plazo de dispositivos electrónicos en entornos químicos hostiles o sensibles. La convierte en una opción ineludible en los sectores de la automoción, el control industrial y la instrumentación experimental.

• Resistencia a la radiación y a las llamasLos materiales de poliimida, con sus propiedades inherentes de retardo de llama y resistencia a la radiación, se han convertido en la opción ideal para entornos extremos. Esta característica es la garantía fundamental para las placas de circuito impreso en naves espaciales, satélites y equipos electrónicos militares de alta fiabilidad. Nuestra solución resiste eficazmente los riesgos de la radiación espacial y las altas temperaturas, proporcionando una base intrínsecamente segura y fiable a nivel de material para sistemas de misiones críticas.

• Desgasificación bajaCon su liberación de gas extremadamente baja, la poliimida es una opción inevitable para aplicaciones de circuitos en entornos de vacío satelital e instrumentos de laboratorio de alta precisión, eliminando el riesgo de contaminación causado por la volatilización del material desde la raíz.

Estas propiedades del material hacen que la poliimida no sólo sea una alternativa, sino un sustrato de PCB superior para muchos dispositivos electrónicos modernos y el material utilizado dondequiera que la falla no sea una opción.

Propiedades clave de los PCB de poliimida

¿Qué diferencia realmente a las PCB de poliimida de las PCB FR-4 estándar u otros sustratos?

Ventajas principales del material de PCB de poliimida

La poliimida, con su completo rendimiento, se ha convertido en un material fundamental para aplicaciones electrónicas de alta gama. Sus principales ventajas se reflejan en: flexibilidad superior, que permite ensamblajes de deformación de alta densidad y diseño plegable; alta resistencia a la tracción, que garantiza resistencia a vibraciones e impactos para aplicaciones altamente dinámicas; estabilidad térmica de amplio rango, que mantiene la estabilidad dimensional y eléctrica a temperaturas superiores a 260 °C. Su excelente rendimiento a alta frecuencia y sus valores Dk/Df extremadamente bajos y estables garantizan la integridad de la señal. Posee una resistencia química y a la radiación superior, así como propiedades de aislamiento eléctrico estables, lo que la hace adecuada para entornos extremos como las industrias espacial y química. Estas características, en conjunto, constituyen su posición insustituible en campos como la industria aeroespacial, las comunicaciones de alta frecuencia, los dispositivos portátiles y la electrónica automotriz avanzada.

Propiedades que hacen de la poliimida la poliimida base de elección:

1. Su resistencia al calor supera ampliamente la del FR-4: mantiene la integridad estructural y la estabilidad del rendimiento eléctrico a altas temperaturas.
2. Consigue un diseño extremadamente fino y ligero:Puede sustituir a los pesados ​​tableros duros, reduciendo significativamente el peso y el volumen.
3. Garantice la confiabilidad a largo plazo para aplicaciones estrictas: garantice un rendimiento constante en los entornos más desafiantes.

Tipos y grados de poliimida para circuitos impresos

No todas las PCB de poliimida son iguales. En la industria de las PCB, el tipo de poliimida elegido influye considerablemente en el coste, la flexibilidad y la fiabilidad general de la placa.

Grados populares de poliimida

Poliamida llena:Ofrece resistencia para aplicaciones rígidas-flexibles y multicapa.

Poliamida de bajo flujo:Modificado para apilamientos en capas que necesitan un flujo de resina bajo durante la laminación.

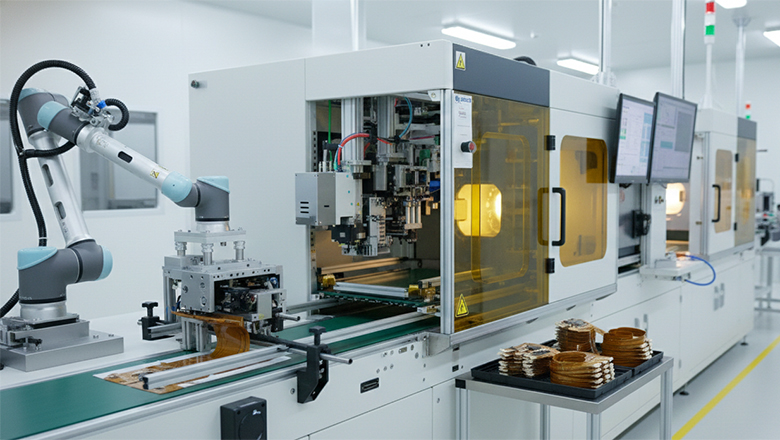

Proceso de fabricación de placas de circuito de poliimida

La fabricación de PCB de poliimida es un proceso avanzado. El proceso de fabricación de poliimida comienza con la creación de películas o láminas delgadas de poliimida (el material base), que posteriormente se laminan con cobre mediante calor y presión controlados.

Proceso de fabricación de PCB de poliimida paso a paso

1. Preparación del sustratoLa resina de poliimida se moldea en películas delgadas y flexibles, se corta a medida y se limpia. Los tratamientos superficiales mejoran la adhesión del cobre.
2. Laminación de cobreLa lámina de cobre se lamina al sustrato de poliimida, formando el material de la placa de circuito.
3. Fotolitografía y modeladoSe aplica fotorresistencia y se expone a rayos UV, definiendo las pistas de los circuitos impresos. El cobre no deseado se elimina.
4. Apilamiento multicapa (si es necesario)Para las PCB flexibles de poliimida multicapa, se laminan capas adicionales de cobre y poliimida utilizando adhesivos que se adaptan a la flexibilidad y la expansión térmica de la placa.
5. Perforación y revestimientoSe perforan vías y orificios y se recubren con cobre para realizar conexiones mediante orificios pasantes.
6. Acabado protectorSe aplica una capa protectora o máscara de soldadura; se puede recubrir con oro o estaño las almohadillas.
7. Pruebas e InspecciónLas placas se someten a pruebas eléctricas e inspección visual para detectar la continuidad del circuito y detectar defectos de fabricación. Especialmente en el ensamblaje de PCB de alta fiabilidad, las pruebas de ciclos térmicos y de flexión son rutinarias.

Configuraciones: PCB flexibles de poliimida de una, dos y varias capas

La diversidad de materiales de PCB de poliimida le permite cubrir todos los diseños, desde simples placas de circuito impreso flexibles de una sola capa hasta complejas placas de circuito impreso flexibles (FPCB) multicapa, satisfaciendo con precisión las diversas demandas profesionales de la industria electrónica.

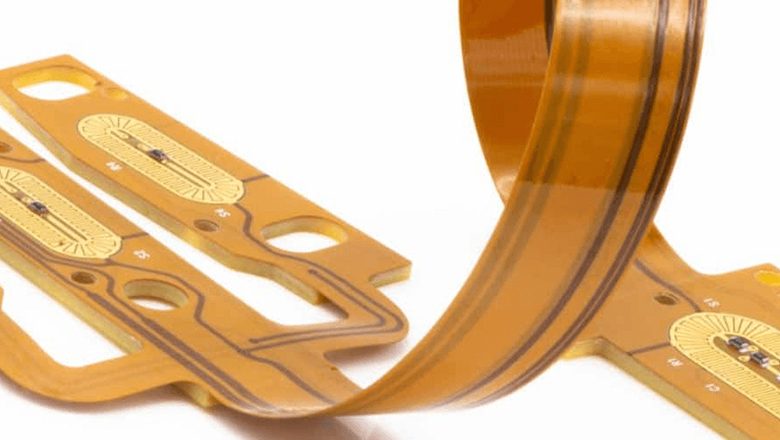

PCB flexibles de poliimida de una sola cara

• Material utilizado:Una capa de cobre unida a un sustrato de poliimida.
• Uso típico:Se utilizan en interconexiones flexibles, cableado dinámico, pequeños dispositivos IoT y sensores médicos. Son la opción más económica para el enrutamiento de circuitos sencillos que requieren flexibilidad pero una complejidad de capa mínima.
• Ventajas de la poliimida:Máxima flexibilidad, peso ligero y bajo coste de fabricación para PCB flexibles simples.

PCB flexibles de poliimida de doble cara

• Material para Flex:Dos capas de cobre que encierran la capa de aislamiento de poliimida, unidas mediante vías o orificios pasantes.
• Aplicaciones típicas:Tecnología portátil, sensores de diagnóstico médico, pantallas digitales y circuitos de control automotriz donde es necesaria una mayor densidad de componentes.
• ¿Por qué se prefiere la poliimida?La capa de cobre adicional admite funciones más sofisticadas. diseño de circuitos y una mayor complejidad funcional sin sacrificar la flexibilidad ni las ventajas inherentes de la poliimida.

PCB flexibles de poliimida multicapa

• Poliimida base:Tres o más capas de poliimida/cobre crean FPCB avanzados, que a menudo combinan regiones flexibles y rígidas.
• Aplicaciones:Se utiliza en la industria aeroespacial, en sistemas avanzados de asistencia al conductor (ADAS), teléfonos plegables, satélites y equipos de comunicación militar, y requiere la máxima densidad de circuito, control de EMI y confiabilidad.
• Flexibilidad de apilamiento:Permite impedancia controlada, planos de potencia/tierra, blindaje y transiciones flexibles-rígidas, todo ello utilizando propiedades eléctricas estables exclusivas de la poliimida.

PCB de poliimida vs. PCB FR4: Comparación de materiales y rendimiento

En el crucial proceso de toma de decisiones de selección de material de PCB, la comparación de rendimiento entre poliimida vs FR4 generalmente determina directamente la altura técnica y el límite de aplicación de la industria de PCB. solution.

¿Qué es el material FR-4?

El FR-4 es un material compuesto de resina epoxi reforzada con fibra de vidrio, y el "4" de su nombre corresponde directamente a su estándar UL94V-0 de retardante de llama. Al ser el sustrato estándar más utilizado para placas de circuitos rígidos, es omnipresente en diversos productos electrónicos, desde ordenadores personales hasta sistemas de control industrial.

Tabla comparativa de PCB: poliimida vs. FR4

Ventajas de la poliimida sobre el FR-4:

• Las PCB de poliimida ofrecen un rendimiento superior para aplicaciones de PCB exigentes que requieren mayor tolerancia a la temperatura, flexibilidad o exposición a productos químicos agresivos.
• La poliimida es el material básico para circuitos impresos flexibles dinámicos, mientras que FR-4 ofrece una solución más económica y confiable en diseños rígidos estáticos.

Cuándo preferir la poliimida:

• Circuitos miniaturizados, circuitos expuestos a vibraciones, conjuntos flexibles o aquellos que operan a temperaturas extremas.
• Regiones de circuito rígido combinadas con regiones flexibles (rígido-flexible).
• Aplicaciones en las que las propiedades eléctricas estables y la confiabilidad mecánica son imprescindibles.

Especificaciones típicas de rendimiento y diseño

Las placas de circuito impreso de poliimida se pueden personalizar según requisitos de rendimiento estrictos. Las especificaciones de rendimiento del material son las siguientes:

Ventajas y desventajas de las placas de circuito impreso flexibles de poliimida

Ventajas de la poliimida:

• Excelente estabilidad térmica y propiedades mecánicas: Permanece estable a altas temperaturas, permitiendo la miniaturización de circuitos y la flexión dinámica, brindando protección confiable para circuitos en entornos de flexión continua o tensión extrema.
• Excelente resistencia ambiental y aislamiento eléctrico: con una excelente resistencia química y alta rigidez dieléctrica, garantiza un funcionamiento estable del circuito en aplicaciones hostiles o de misión crítica.

Desventajas potenciales:

• La poliimida tiene un precio elevado. El proceso de fabricación de PCB flexibles de poliimida es más complejo y requiere experiencia en la industria.
• Los plazos de fabricación de placas de circuito impreso pueden ser más largos debido a los procesos especializados. No todas las empresas fabricantes de PCB pueden fabricar poliimida como material aislante flexible ni ofrecer especificaciones estrictas para aplicaciones médicas o de alta densidad (HDI).
• Es posible que algunas aplicaciones no requieran el rendimiento superior que ofrecen las PCB de poliimida: FR4 se erige como el estándar económico para las placas de circuitos rígidos de uso diario.

Tendencias, innovaciones y el futuro de los PCB de poliimida

La demanda de circuitos impresos confiables, flexibles y ultrapequeños continúa impulsando la adopción de poliimida en la industria de PCB:

• Circuitos híbridos y 3D:Combinación de poliimida con sustratos de cerámica o vidrio para una mejor propagación del calor y una mejor integración con los materiales base de los componentes.
• Poliimida ecológica y libre de halógenos:Eliminación más segura de dispositivos portátiles, desechos médicos y productos electrónicos de consumo.
• Móvil e IoT:La poliimida hace que la electrónica verdaderamente “portátil” sea práctica y permita alimentar baterías flexibles, ropa inteligente y nodos de sensores miniaturizados.
• IA y computación de borde:Circuitos “ocultos” en superficies curvas o dinámicas, posibles enteramente gracias a las propiedades de las PCB flexibles de poliimida.

Preguntas frecuentes: Placas de circuito de poliimida

P: ¿Por qué utilizar poliimida en lugar de PCB fr4 en placas de circuitos impresos flexibles?

A: La poliimida supera al FR-4 en cuanto a resistencia a altas temperaturas, flexibilidad y estabilidad del rendimiento eléctrico, lo que la convierte en un material ideal para entornos hostiles como la flexión dinámica, temperaturas extremas o corrosión química. El FR-4, gracias a su economía, se ha convertido en una opción fiable para diseños de circuitos rígidos que no requieren flexión. Ambos definen, respectivamente, los estándares de materiales en escenarios de alto rendimiento y optimización de costes.

P: ¿Existen diferentes tipos de poliimida para sustratos de PCB?

A: Sí, el sistema de materiales de poliimida incluye varios tipos para satisfacer diferentes requisitos de diseño: la poliimida pura ofrece el máximo nivel de flexibilidad y estabilidad térmica; el producto de tercera generación incorpora retardantes de llama. El tipo de relleno mejora la resistencia mecánica mediante materiales de refuerzo. Por otro lado, la poliimida de baja fluidez optimiza el control de tamaño en el proceso de laminación. Cada tipo se centra en su propia flexibilidad, rigidez y resistencia a la temperatura, lo que permite a los ingenieros adaptarse con precisión a los requisitos específicos de aplicaciones flexibles, rígidas o combinadas de rígido-flexible.

P: ¿Se pueden utilizar placas de circuito de poliimida en circuitos de alta frecuencia?

A: Totalmente correcto. La poliimida, con su baja constante dieléctrica estable y su factor de pérdida extremadamente bajo, se ha convertido en un material ideal para el diseño de circuitos de alta frecuencia y microondas. En campos como la radiofrecuencia y el 5G, donde la integridad de la señal es muy exigente, a menudo se le da prioridad como medio aislante flexible clave.

P: ¿Cuáles son los desafíos en la fabricación de placas de circuitos utilizando poliimida?

A:El principal reto en la fabricación de circuitos flexibles de poliimida reside en su control de proceso especial: es necesario mantener la precisión geométrica del circuito durante la flexión dinámica, asegurar la fuerza de unión interfacial entre la capa de cobre y el sustrato para evitar la delaminación y cumplir con los estrictos estándares de velocidad de liberación de gases en sectores como el aeroespacial y el médico. Por lo tanto, la colaboración con fabricantes con amplia experiencia en procesos (como LHDT TECH) es clave para lograr una fabricación de circuitos de alta fiabilidad.

P: ¿Qué tan delgada puede ser una placa de circuito de poliimida y cómo se compara con FR4?

A:Los circuitos flexibles de poliimida pueden alcanzar un espesor máximo de 25 micrones (1 mil), cumpliendo con los requisitos de diseño ultradelgado de sensores médicos, dispositivos portátiles, etc. Sin embargo, debido a su rigidez, el espesor del material FR-4 suele ser difícil que sea inferior a 0.2 milímetros.

P: ¿Qué materiales de placas de circuito se utilizan normalmente para PCB portátiles o flexibles?

A:La poliimida, el material más utilizado en circuitos flexibles, es también el sustrato principal para interconexión de alta densidad, flexión dinámica y circuitos de detección integrados. En comparación con otros materiales flexibles especiales, logra un equilibrio óptimo entre flexibilidad, aislamiento eléctrico y resistencia térmica.

Conclusión: ¿Es la PCB de poliimida adecuada para usted?

Las placas de circuito impreso de poliimida se han convertido en una tecnología esencial en el sector electrónico. Ofrecen un rendimiento superior en cuanto a flexibilidad, funcionamiento a altas temperaturas, propiedades eléctricas estables y resistencia química, características cada vez más requeridas en aplicaciones avanzadas de PCB.

• Para dispositivos portátiles, IoT, sensores médicos, electrónica automotriz, industria aeroespacial y cualquier lugar donde los circuitos deban soportar flexión mecánica, calor o entornos hostiles, las PCB flexibles de poliimida son la única solución probada.
• Si bien la poliimida tiene un precio superior en comparación con la PCB fr4, la mayor confiabilidad, el ciclo de vida más largo, el peso reducido y la capacidad de cumplir con los requisitos de diseño de la electrónica más innovadora de la actualidad a menudo justifican la inversión.
