Identificación de componentes de PCB: Guía de componentes de placas de circuitos impresos

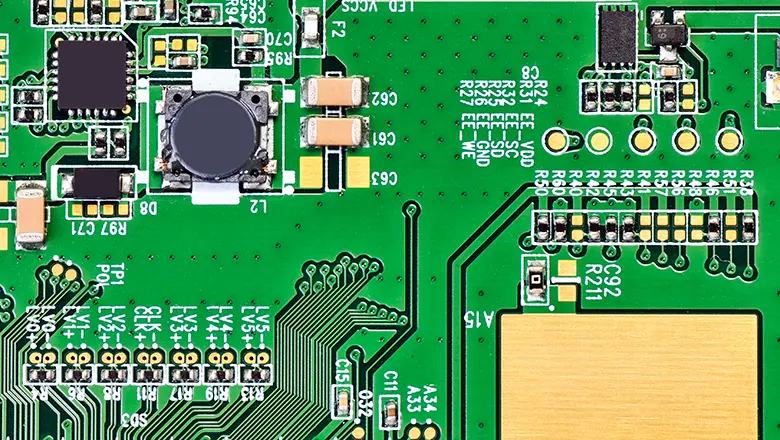

Introducción a los componentes de las placas de circuito impreso (PCB)

Prácticamente todos los dispositivos electrónicos que utilizas, ya sean teléfonos inteligentes, ordenadores, televisores o maquinaria industrial, dependen de... placa de circuito impreso (PCB) Repleta de innumerables componentes electrónicos. El arte y la ciencia de la identificación de componentes en placas de circuitos impresos son fundamentales para cualquier persona que trabaje en electrónica, desde diseñadores y técnicos hasta ingenieros y aficionados.

Comprensión de los componentes de la placa de circuito impresot y saber identificar los componentes de una placa de circuito impreso es esencial para:

• Diagnóstico y reparación eficaces.
• Ensamblaje de PCB fiable.
• Mantenimiento eficiente.
• Y la innovación en el diseño electrónico.

Esta guía exhaustiva te ayudará a aprender a identificar el tipo de componente en cualquier placa de circuito impreso, lo que te dará la confianza necesaria para abordar desde reparaciones y modificaciones básicas hasta diagnósticos avanzados y la fabricación de PCB.

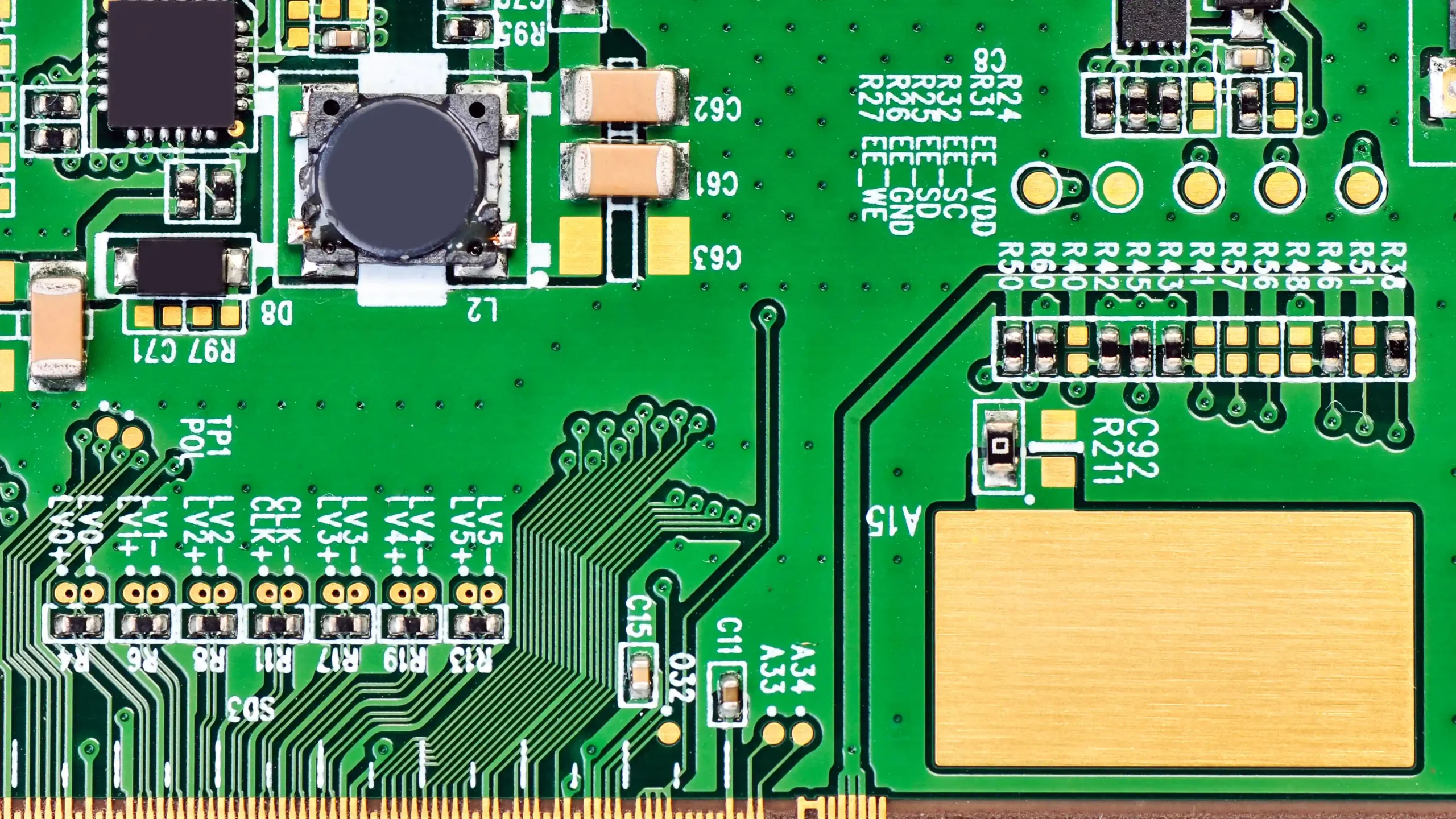

Comprensión de los componentes de la placa de circuito

Las placas de circuito impreso (PCB) constituyen la base de los dispositivos electrónicos, proporcionando tanto una plataforma mecánica como un circuito eléctrico que aloja e interconecta todos los componentes necesarios para las diversas funciones del circuito. Los propios componentes de la placa de circuito impreso influyen directamente en su diseño, funcionalidad y rendimiento.

¿Qué es un PCB?

Una PCB (placa de circuito impreso) es una placa plana, generalmente fabricada con un material aislante como la fibra de vidrio FR-4, con pistas y almohadillas de cobre grabadas o impresas en su superficie. Sirve como plataforma de cableado y montaje para los componentes de la PCB.

¿Por qué es importante la identificación de componentes?

• Garantiza la identificación precisa para la sustitución de componentes y el correcto funcionamiento de la placa de circuito impreso (PCB).
• Evita errores que generen costes al probar o reparar placas de circuito impreso.
• Facilita el ensamblaje eficaz de placas de circuito impreso y el control de calidad durante la fabricación de las mismas.
• Ayuda a comprender cómo interactúan los diferentes componentes, tanto activos como pasivos, dentro del circuito.

Características principales de los componentes de PCB

• Los componentes incluyen desde pequeños componentes de montaje superficial, como resistencias y condensadores, hasta componentes electromecánicos más grandes, como relés y conectores.
• Cada componente de la placa de circuito impreso tiene un símbolo y un designador de referencia específicos, lo que facilita tanto el montaje como la resolución de problemas futuros.
• Muchas placas de circuitos impresos llevan impreso un número de pieza, códigos de barras o códigos QR para una trazabilidad avanzada.

Componentes de la placa de circuito impreso y sus funciones

Las partes de la placa de circuito impreso (PCB) se pueden clasificar según su función y su papel dentro del circuito electrónico. Aquí tienes una breve descripción general:

Componentes de una placa de circuito impreso: clasificación y características

Una visión general completa de los componentes de una placa de circuito impreso implica saber si son activos, pasivos o electromecánicos, cada uno con identificadores únicos y funciones específicas.

Categorías de componentes de PCB

• Los componentes pasivos, como las resistencias y los condensadores, no pueden introducir energía, pero sí dan forma al flujo de corriente y al voltaje.
• Los componentes activos (transistores, circuitos integrados, diodos) controlan la dirección del circuito, conmutan señales electrónicas o amplifican señales.
• Los componentes electromecánicos incluyen relés, interruptores, conectores y baterías; interactúan con el entorno o el usuario.

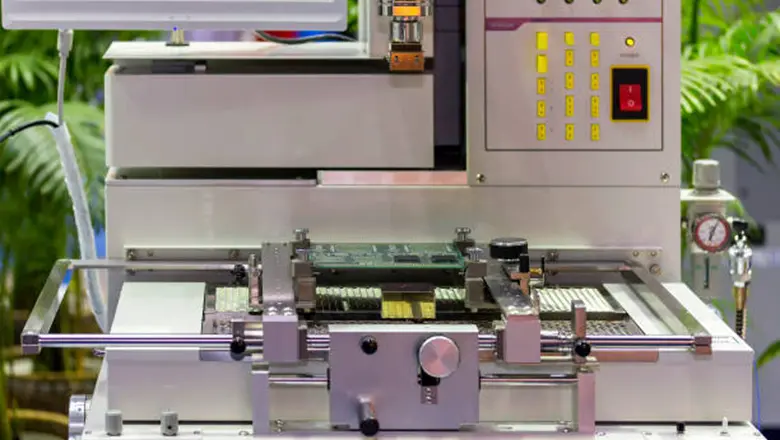

Fabricación de PCB y diseño de placas de circuito impreso para la identificación de componentes.

Cómo influye el diseño de la placa de circuito impreso en la identificación

Bueno diseño de placa de circuito Mejora la trazabilidad y simplifica el mantenimiento. Así es como funciona:

• Marcado serigráfico claro: Los identificadores de referencia (como R1, C3, D7) están impresos en la superficie de la placa de circuito impreso para facilitar su localización e identificación, y ayudan tanto en el ensamblaje de la placa como en la posterior resolución de problemas.
• Ubicación lógica de los componentes: Agrupar las piezas relacionadas (por ejemplo, todos los componentes de la fuente de alimentación juntos) facilita la localización y prueba de las piezas de la placa de circuito impreso.
• Característica de la placa física: Las ranuras, los recortes y los puntos de montaje sirven de guía para la colocación de conectores y componentes grandes como transformadores, evitando así errores de montaje.
• Puntos de prueba: Integrado específicamente para la resolución de problemas y las pruebas durante la fabricación de placas de circuito impreso.

Tendencias modernas

Actualmente, muchas placas de circuitos impresos utilizan códigos de barras y códigos QR para catalogar cada componente y operación de ensamblaje, lo que permite una trazabilidad avanzada de los componentes, una parte esencial del control de calidad electrónico moderno.

Terminología de superficies de PCB

• Pastillas/Patas: Donde el componente individual entra en contacto con el rastro.
• Rastros: Los “cables” de cobre que componen el circuito.
• Vía: Orificios metalizados que conectan diferentes capas de cobre.
• Planes: Amplias zonas dedicadas a tierra o alimentación eléctrica, lo que mejora la reducción de las interferencias electromagnéticas.

Identificación de componentes de PCB: Guía paso a paso

La identificación precisa de los componentes de una placa de circuito impreso requiere tanto una observación minuciosa como un proceso sistemático.

1. Inspección visual

Comience examinando la superficie de la placa de circuito impreso con buena iluminación y, si es posible, con una lupa o microscopio. Tome nota de lo siguiente:

• Formas de los componentes: Los componentes rectangulares suelen indicar una resistencia o un condensador, mientras que los más redondos pueden ser un inductor o un condensador electrolítico de orificio pasante.
• Marcado: Bandas de color en las resistencias, codificación alfanumérica en resistencias y condensadores SMT, o número de pieza impreso en los circuitos integrados.
• Referencia de serigrafía: R, C, Q, IC, D, VR, etc.
• Pin y orientación: Marca de polaridad (por ejemplo, lado con banda de un diodo, muesca en un circuito integrado).
• Dañar: Marca de quemadura, condensador abultado, grietas

2. Referencia cruzada con esquemas

• Encuentra el esquema: Si es posible, haga coincidir los designadores y los valores con el funcionamiento del circuito.
• Si no está disponible, utilice la hoja de datos y los recursos en línea; la información de la mayoría de los componentes electrónicos principales es fácilmente accesible.

3. Prueba de componentes

• Utilice un multímetro para comprobar las resistencias (mide en ohmios), la continuidad del diodo, la tensión en el punto de prueba y la capacitancia del condensador.
• Para trabajos más avanzados, un medidor LCR mide la inductancia y la impedancia compleja, mientras que un osciloscopio visualiza las funciones del circuito.

Técnicas de identificación de componentes: visuales y analíticas

La identificación de los componentes de una placa de circuito impreso suele comenzar visualmente y continuar analíticamente. Generalmente, los componentes de una placa de circuito impreso están marcados con uno o más de los siguientes símbolos:

• Designadores de componentes: Las letras y los números serigrafiados en la superficie de la placa de circuito impreso (por ejemplo, R12, C103, D5, Q4) se ajustan a la convención establecida.
• Forma física: Los componentes rectangulares cercanos a las rutas de señal pequeñas son como resistencias o condensadores; los encapsulados de tres patas suelen indicar transistores; los circuitos integrados de ocho o más patas suelen proporcionar funciones lógicas o tareas de control.
• Marcado: Muchos componentes electrónicos llevan impreso en la parte superior un código, una marca de valor o el número de pieza completo. En el caso de los componentes SMT, estos códigos pueden ser cortos y crípticos, y requieren consultar manuales de códigos SMD.

Técnicas analíticas

• Referencia cruzada de números de pieza: Clave para circuitos integrados, transistores y diodos. Consulta del número de pieza impreso en el componente en los catálogos de hojas de datos.
• Código de color/Valores alfanuméricos: Se utiliza para resistencias y algunos condensadores. Por ejemplo, una resistencia con bandas marrón-negro-naranja-dorado es de 10,000 Ω (10 kΩ) con una tolerancia de +/- 5 %.
• Número de pines y tipo de paquete: Ayuda a diferenciar entre circuitos integrados lógicos, microcontroladores, amplificadores operacionales y otros componentes complejos de placas de circuito impreso.
• Prueba de funcionamiento: Con un multímetro, un medidor LCR o un comprobador de componentes, puede verificar si un componente funciona como se espera dentro del circuito.
• Ubicación del circuito: Los componentes cercanos al conector se utilizan para establecer conexiones eléctricas o regulación de potencia; las piezas cercanas al chip suelen ayudar con el filtrado de señales o la temporización.

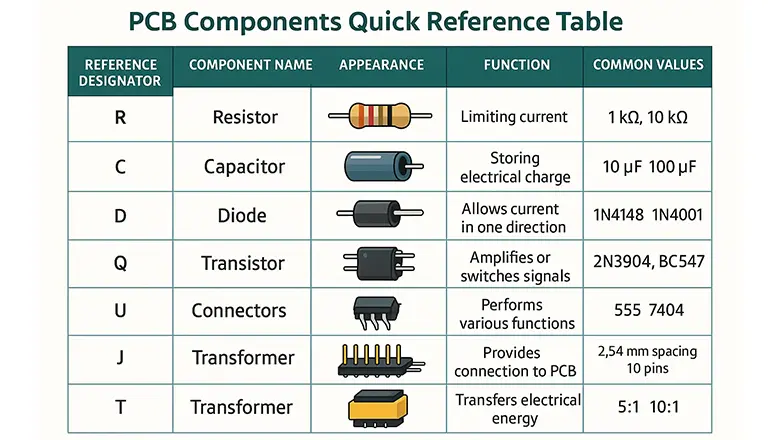

Guía detallada de los componentes comunes que se encuentran en las placas de circuitos impresos.

Exploremos las funciones, los trucos de identificación y los ejemplos de aplicación de los componentes más comunes de las placas de circuitos impresos.

Resistencias

• Propósito: Limitar la corriente en un circuito, dividir voltajes, formar una red de temporización y realizar operaciones de subida/bajada en un circuito lógico.
• Identificación: Los componentes de tipo de orificio pasante muestran una banda de color; las resistencias de montaje superficial tienen un valor alfanumérico ("103" = 10 kΩ).
• Contexto de PCB: Ubique componentes desde la línea de señalización hasta el riel de alimentación. En las secciones de alimentación, espere componentes rectangulares de mayor potencia.
• Uso típico: Ajustar la ganancia en los amplificadores, la limitación de corriente para los LED y los divisores de voltaje en los circuitos de entrada analógica.

condensadores

• Propósito: Almacena carga eléctrica, bloquea la corriente continua, suaviza las señales de la fuente de alimentación y filtra el ruido de alta frecuencia.
• Identificación: Marque con la clasificación en uF o pF, números de código o la forma de la carcasa (cilíndrica para electrolíticas, rectangular para cerámicas).
• Contexto de PCB: Se encuentran cerca de los circuitos integrados para el desacoplamiento, en las entradas de alimentación para el filtrado y en los circuitos de temporización.
• Detalle adicional: Los condensadores electrolíticos polarizados se utilizan para las líneas de alimentación; los cerámicos no polarizados para el filtrado de alta frecuencia.

inductores

• Propósito: Almacenar energía en un campo magnético, filtrar la señal de CA, suprimir la EMI, ajustar la frecuencia del oscilador.
• Identificación: Etiquetados con la letra “L” y códigos numéricos; suelen ser más grandes y robustos que las resistencias o los condensadores.
• Contexto de PCB: Destaca en fuentes de alimentación (como bobina de choque) y circuitos de radiofrecuencia.
• Uso de ejemplo: Filtros EMI en la entrada, suavizado en fuentes de alimentación conmutadas.

Diodos

• Propósito: Permite el flujo de corriente en una sola dirección, protege otros componentes, rectifica la corriente alterna y proporciona referencias de voltaje.
• Tipos de Candidiasis: Diodos estándar, Zener, Schottky y diodos emisores de luz (LED).
• Identificación: “D” o “ZD” para diodos Zener, marcación de banda para el extremo del cátodo.
• Uso de PCB: Rectificación de potencia, protección cerca del conector, indicación de señal (LEDs), regulación de voltaje (diodos Zener).

Transistores

• Propósito: Conmuta, amplifica o regula las señales.
• Identificación: Encapsulado con forma de “Q”; tres o más pines/terminales. Los números de pieza identifican el tipo y la función.
• En PCB: Se utiliza en interruptores lógicos, amplificadores, reguladores de voltaje y como parte de sistemas de control de potencia.
• Ejemplo: Un componente encapsulado SOT-23 cerca de un microcontrolador podría ser un interruptor de carga MOSFET.

Circuitos integrados (CI)

• Propósito: Realizar funciones lógicas, microprocesamiento, regulación de voltaje y tareas de memoria.
• Identificación: Envase rectangular o cuadrado, de tamaño variable, con las letras “U” o “IC” más un número de pieza impreso.
• En PCB: Fundamental para casi todos los dispositivos electrónicos modernos. Se encuentra en el corazón de los circuitos de computación, control e interfaz.

Switches

• Propósito: Cambie manualmente el estado del circuito (encendido/apagado, selección de modo, reinicio).
• Identificación: “S” con texto descriptivo cerca.
• Común en: Interfaces de usuario, rutas de alimentación, líneas de reinicio del sistema.

relés

• Propósito: Utilice señales de control de baja potencia para conmutar circuitos de alta potencia; proporcionando
• Marcado: “K” o “RY” en los esquemas.
• Uso de PCB: Se utiliza para la gestión de energía, el corte de seguridad o cuando se conmutan altos voltajes/corrientes.

Conectores

• Propósito: Se utiliza para establecer conexiones eléctricas desde la placa de circuito impreso al exterior o entre placas.
• Identificación: “J”, “CON” o “P”.
• variedades: Conector de pines, zócalo, bloque de terminales, conector de borde.

Consejos avanzados para la identificación de componentes de PCB

• Utilice escáneres de códigos de barras y códigos QR: Las placas de circuitos modernos incluyen códigos de barras para la identificación rápida de componentes y la trazabilidad hasta el lote de fabricación y el proveedor.
• Bases de datos fotográficas: Compare componentes de PCB o componentes de montaje superficial desconocidos con grandes bases de datos en línea, especialmente para piezas antiguas o poco comunes.
• Probadores de componentes: Útil para identificar rápidamente el valor y la polaridad en resistencias, diodos o transistores sin marcar.
• Calor y localización de averías: Las cámaras térmicas pueden ayudar a detectar el sobrecalentamiento o componentes defectuosos en ensamblajes complejos, incluso cuando todas las marcas son ilegibles.

Importancia de la identificación precisa en el ensamblaje y reparación de placas de circuito impreso

La identificación precisa de los componentes en una placa de circuito impreso es una parte fundamental del ensamblaje de placas de circuito impreso y la reparación de placas de circuitos:

• Reduce los errores de ensamblaje de PCB: Garantiza que todos los componentes realicen las funciones previstas en el circuito y reduce los costosos retrabajos en la línea de producción.
• Garantiza la fiabilidad del dispositivo: Evite errores de sustitución que solo se presenten como fallas después del envío o prolonguen el funcionamiento.
• Mejora la eficiencia en la resolución de problemas: Identifica rápidamente componentes propensos a fallas, como condensadores electrolíticos, fusibles SMD o circuitos integrados de control de potencia.
• Documentación de soporte: La trazabilidad electrónica moderna (números de serie, códigos de lote, códigos de barras) depende de registros precisos del componente electrónico instalado, su proveedor e incluso su historial de rendimiento durante su uso.

Caso de estudio: Una placa de telecomunicaciones presentaba fallos aleatorios en funcionamiento. Los registros de trazabilidad y el historial de códigos de barras revelaron un cambio de proveedor en el lote de condensadores SMD, que posteriormente resultaron ser falsificados. Gracias a que los números de pieza y los códigos de barras de las placas de circuito impreso se habían registrado correctamente, el lote defectuoso se aisló rápidamente y se emitieron reemplazos.

Documentación y trazabilidad de componentes

Documente cada componente electrónico durante la fabricación y la reparación con:

• Designador de referencia: R13, C245, D11, IC4.
• Número de producto: Código oficial del fabricante, por ejemplo, LM393P, SN74LS00N.
• Función de la unidad: p. ej., “regulador de 5 V”, “búfer lógico de 8 bits”, “conector de la batería principal”.
• Proveedor y lote: Imprescindible para el control de calidad, las retiradas de productos y los trabajos de garantía.

Preguntas frecuentes: Identificación de componentes en una placa de circuito impreso

P: ¿Cómo puedo identificar el componente que falló en mi placa de circuito impreso?

A: Comience con una inspección visual; busque componentes agrietados, quemados, abultados o descoloridos. Use un multímetro para verificar el funcionamiento básico (circuito abierto/cortocircuito o resistencia/capacitancia esperada). Compare los designadores y las marcas con el esquema y la lista de materiales.

P: ¿Cuáles son algunos ejemplos de componentes en un circuito que suelen necesitar reparación?

A: Los componentes relacionados con la fuente de alimentación, como los fusibles de montaje superficial, los condensadores electrolíticos grandes, los diodos Schottky y los transistores de potencia, suelen ser los primeros en fallar debido al estrés térmico y eléctrico al que están sometidos.

P: ¿Puedo sustituir componentes por otros diferentes si no encuentro uno que coincida exactamente?

R: Solo si el reemplazo coincide con todas las características eléctricas y el ajuste físico, e idealmente después de confirmar con el esquema o la hoja de datos que no afectará el funcionamiento de toda la placa.

P: ¿Cómo afecta el diseño de la placa de circuito impreso a la resolución de problemas?

A: Un diseño claro de la placa de circuito impreso (PCB) con identificadores de componentes bien marcados, dominios separados (como áreas analógicas, digitales y de control de potencia) y puntos de prueba específicos simplifica la identificación de los componentes. Esto ayuda a los técnicos a seguir la ruta de la señal, comprender la función de cada componente y localizar rápidamente fallas en el circuito eléctrico.

P: ¿Cuáles son los riesgos de identificar erróneamente un componente de una placa de circuito impreso?

A: Una identificación errónea puede ocasionar daños adicionales en el circuito, fallas funcionales en toda la placa, un aumento en el costo de reparación y posibles riesgos para la seguridad, especialmente en componentes que desempeñan funciones de alimentación o regulación de corriente. Siempre verifique los valores y especificaciones de los componentes electrónicos antes de reemplazarlos o modificarlos.

P: ¿Cómo debo proceder para identificar los componentes en una placa de circuito impreso antigua o sin marcar?

A: Comience dibujando un esquema parcial a partir de las pistas visibles, observando los patrones de disposición comunes. Utilice herramientas de prueba de componentes para componentes pasivos desconocidos, como resistencias y condensadores. Investigue placas de circuito impreso o dispositivos similares en línea, ya que muchas comparten prácticas de diseño de circuitos y selección de componentes dentro de la misma familia o época.

P: ¿Existen listas estándar de componentes que se encuentran en las placas de circuitos impresos?

R: Sí, una lista típica de componentes incluye resistencias, condensadores, diodos, transistores, inductores, circuitos integrados, conectores, relés, fusibles, osciladores e interruptores. Es fundamental conocer esta lista tanto para la fabricación como para la reparación de placas de circuito impreso.

P: ¿Qué medidas adicionales toman los fabricantes de PCB para la identificación de componentes difíciles?

A: Durante la fabricación de placas de circuito impreso (PCB), los diseñadores utilizan cada vez más códigos de barras o códigos QR, identificadores de referencia completos en ambas caras de la PCB y documentación digital en software de trazabilidad. Estos métodos facilitan enormemente la identificación de los componentes de la PCB cuando faltan o están dañadas las marcas físicas.

Conclusión: El papel de la identificación de componentes en la electrónica moderna.

La identificación de componentes de placas de circuito impreso es una habilidad fundamental en electrónica, que conecta la teoría, el diseño, el ensamblaje, la resolución de problemas y la reparación. La correcta identificación de los componentes de la PCB garantiza el rendimiento, la seguridad y la facilidad de mantenimiento de cualquier dispositivo electrónico, desde aparatos de consumo hasta sistemas de control industrial críticos.

Comprender los componentes de las placas de circuito impreso es esencial no solo para diseñadores y profesionales de la reparación, sino para cualquier persona que tenga curiosidad por saber cómo funcionan las PCB, cómo las placas de circuito impreso incluyen tantas partes electrónicas distintas pero interconectadas, y cómo los componentes eléctricos defectuosos pueden afectar a toda la placa.

Desde la lectura de los códigos de color de las resistencias y los números de pieza impresos en los circuitos integrados, hasta la identificación de componentes de montaje superficial o componentes electromecánicos como relés y conectores utilizados para el control de potencia, los métodos de identificación precisos permiten realizar reparaciones sólidas y diseñar circuitos más inteligentes.
