Proceso de soldadura por ola: diseño de PCB, soldadura y reflujo.

Introducción a la soldadura por ola

La soldadura por ola es uno de los procesos centrales que utilizamos para brindar servicios de fabricación electrónica de alta confiabilidad. Como tecnología de soldadura masiva que ha sido verificada durante décadas, se utiliza principalmente para componentes de orificio pasante y también puede soportar perfectamente la producción de placas de circuitos con componentes de orificio pasante soldados. En términos sencillos, la soldadura por ola es un proceso en el que los componentes electrónicos soldados a las placas de circuitos impresos (PCB) pasan a través de la ola de soldadura fundida a una velocidad constante a través de un sistema de transporte, logrando así la conexión síncrona de todos los pines y almohadillas. Este lote automatizado soldadura Este método es incomparable con la soldadura manual con soldadores en términos de consistencia, eficiencia de producción y resistencia mecánica de las uniones soldadas.

En la práctica, para soldar componentes de tecnología de montaje superficial (SMT), fijamos la placa de circuito impreso (PCB) con los componentes insertados en la cadena transportadora. Tras la aplicación de fundente y el precalentamiento, la superficie de la placa pasa sobre picos de soldadura que se mueven continuamente en un ángulo específico. El diseño de este pico de onda dinámico es crucial: no solo garantiza que cada pin y orificio metalizado se humedezca completamente para formar una unión metalúrgica fiable, sino que también evita eficazmente los efectos de puenteo y sombra que suelen producirse en la soldadura por inmersión tradicional. Por este motivo, en el taller de LHD TECH, la soldadura por ola sigue siendo el equipo principal para manipular componentes pesados ​​como conectores y transformadores de alta corriente. Estos productos se utilizan en electrónica automotriz, controladores industriales y módulos de potencia, y tienen requisitos extremadamente altos en cuanto a la resistencia a la fatiga y a los golpes de las uniones soldadas.

¡Comprende la diferencias entre la soldadura por ola y proceso de soldadura por reflujo Esto nos resulta muy útil para optimizar el plan de producción. Cuando el diseño del cliente se compone principalmente de componentes de orificio pasante o de componentes irregulares de gran tamaño, priorizamos la recomendación de la soldadura por ola. Para diseños de montaje superficial con componentes densos y miniaturizados, se emplean procesos de soldadura por reflujo. LHD TECH domina ambas tecnologías de soldadura y puede formular de forma flexible el flujo de proceso más adecuado según el diseño real y los requisitos de fiabilidad de cada PCB.

Historia y principio de la soldadura por ola

Orígenes de los procesos de soldadura por ola

En los primeros años de la fabricación de productos electrónicos, todas las soldaduras de componentes en la placa de circuito impreso se realizaban a mano. Los puestos de trabajo estaban repletos de soldadores. La calidad de los productos dependía por completo de la habilidad de los ingenieros en la soldadura. No fue hasta mediados del siglo pasado que el proceso de soldadura por ola mejoró significativamente la calidad de las placas de circuito impreso ensambladas (PCBA). Además, permitió un proceso de producción por lotes automatizado y repetible, lo que aumentó la eficiencia y la calidad de toda la industria.

• La soldadura por inmersión consiste en sumergir la placa con los componentes insertados en un horno de estaño fundido, mientras que la soldadura por arrastre consiste en arrastrar la placa a lo largo de la superficie de la soldadura. Si bien estos dos métodos inicialmente permitieron la soldadura por lotes, sus capacidades de control de proceso eran limitadas: eran propensos a la oxidación, a efectos de humectación inestables y a problemas como puentes, puntas de soldadura y huecos. Además, su capacidad de producción era difícil de satisfacer las crecientes demandas de la industria de fabricación de productos electrónicos en aquel momento.
• El principio fundamental de la soldadura por ola es el siguiente: mediante una bomba y una estructura de guía de flujo, la soldadura líquida del baño se pulveriza continuamente a través de una boquilla estrecha, formando un flujo estable con una altura de ola determinada ("pico de ola"). El pico de ola de soldadura dinámico actualiza constantemente la superficie, eliminando el óxido y manteniendo la humectabilidad de la soldadura en óptimas condiciones. Durante la producción, la placa de circuito impreso con los componentes insertados se desplaza mediante una cadena transportadora y pasa suavemente sobre este pico de ola a un ángulo y velocidad específicos. Simultáneamente, todos los pines y almohadillas de los componentes quedan completamente sumergidos en la soldadura caliente, logrando una conexión metalúrgica fiable.

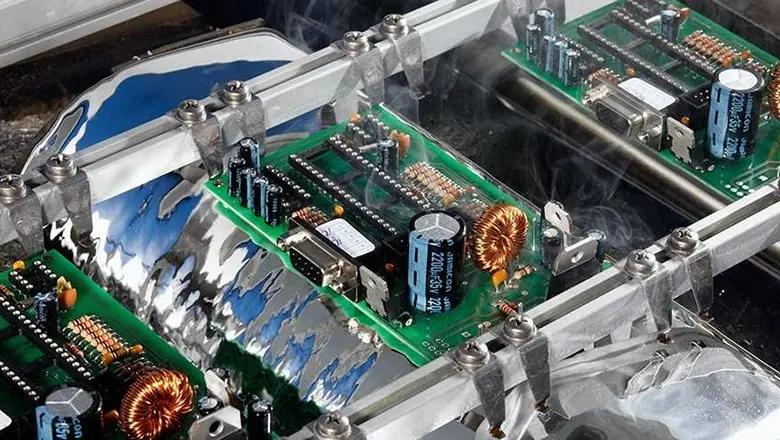

El principio de la soldadura por ola

Aunque el principio de la soldadura por ola es sencillo, su proceso es altamente eficiente. Una placa de circuito impreso con los componentes conectados pasa primero por una zona de precalentamiento para elevar la temperatura de su superficie. A continuación, su superficie inferior atraviesa una ola de soldadura fundida que se propaga continuamente a una velocidad y ángulo específicos. Gracias a la acción combinada de la tensión superficial y la fuerza de humectación, la soldadura humedece rápidamente la superficie metálica expuesta y, simultáneamente, rellena los orificios pasantes hacia arriba, formando una unión soldada completa y fiable.

El fundente desempeña un papel crucial en este proceso. Se aplica a la placa de circuito impreso (PCB) durante la etapa de precalentamiento. Una de las razones es eliminar el óxido de la superficie de los pines y las almohadillas, y la otra es reducir la tensión superficial de la soldadura fundida, mejorando así la humectabilidad. Esto garantiza que la soldadura se extienda y penetre completamente durante la soldadura, formando finalmente una unión metalúrgica estable y fiable.

Pasos clave:

• Preparación de la placa de circuito impreso y colocación de componentes.
• El fundente se aplica en la parte inferior de la placa.
• La placa pasa sobre una ola de soldadura fundida.
• El exceso de soldadura se elimina a medida que la placa sale del horno, a menudo con cuchillas de aire o dispositivos mecánicos.

Este proceso se utiliza principalmente para la tecnología de orificio pasante, aunque una ingeniería experta puede adaptarlo para ciertos tipos de componentes de montaje superficial.

Equipos clave en el proceso de soldadura por ola

Máquina de soldadura por ola

En la línea de producción de soldadura por ola del taller LHD TECH, la máquina de soldadura por ola es el equipo central de todo el sistema de proceso. El baño de estaño que hemos configurado puede contener decenas de kilogramos de soldadura. Utiliza una aleación de estaño-plata-cobre (SAC) sin plomo que cumple con las normas RoHS. La temperatura de la soldadura se controla de forma estable dentro del rango de proceso mediante un sistema de control de temperatura preciso; para procesos sin plomo, generalmente se ajusta entre 245 °C y 260 °C. Dentro del baño de estaño, la soldadura fundida se bombea continuamente desde la boquilla de pico mediante un motor o una bomba electromagnética, formando un pico estable y controlable. En función de los diferentes tipos de placas y diseños de componentes, ajustamos con precisión la altura del pico, la forma de la onda y el ángulo de transmisión para garantizar que cada PCB que pasa por el baño logre el mejor resultado de soldadura.

Sistema de flujo

Antes del proceso de soldadura, se aplica fundente, un compuesto químico, a la parte inferior de la placa de circuito impreso mediante un sistema de espuma o pulverización. Este fundente limpia las capas de óxido, mejora la humectación de la soldadura y evita la formación de bolas de soldadura y puentes durante el paso a través de la ola.

Sistema de precalentamiento

La etapa de precalentamiento es un paso crucial en el proceso de soldadura por ola, ya que determina la calidad de la soldadura. Antes de que la placa de circuito impreso (PCB) alcance el punto máximo de la ola de soldadura, pasa por una zona de precalentamiento con calentamiento gradual. Esta etapa reduce eficazmente la diferencia de temperatura entre la superficie de la placa y la soldadura a alta temperatura mediante un calentamiento gradual, evitando daños a los componentes por choque térmico. En segundo lugar, el precalentamiento activa el fundente preaplicado, llevándolo a su rango óptimo de activación para ejercer plenamente su efecto químico en la eliminación de óxidos. Al mismo tiempo, los componentes solventes del fundente se volatilizan completamente durante la etapa de precalentamiento, evitando que el solvente residual se vaporice instantáneamente durante la soldadura, lo que podría provocar defectos como salpicaduras, huecos o bolas de soldadura.

Posicionamiento de la cinta transportadora y de la placa de circuito impreso

El sistema de transporte está diseñado para garantizar que la placa se mueva de forma estable y precisa. Para asegurar que la PCB se desplace sin problemas al ángulo y velocidad establecidos desde la entrada hasta la salida, la parte inferior de la placa siempre se encuentra directamente frente al pico de la ola de soldadura. Si se produce alguna vibración, retardo o fluctuación en la velocidad durante el proceso de transporte, algunas uniones de soldadura no se humedecerán lo suficiente, lo que provocará que la soldadura se adhiera y forme puntas afiladas. Por lo tanto, en nuestra línea de producción, la calibración del sistema de transporte es fundamental para el control del proceso. Su estabilidad y precisión determinan directamente la consistencia de la soldadura por lotes.

Enfriamiento e Inspección

Tras superar el punto máximo de soldadura, se entra en la zona de enfriamiento; la junta de soldadura no debe enfriarse demasiado rápido. Una vez solidificada gradualmente, se libera la tensión térmica generada durante el proceso de soldadura, lo que evita la aparición de microfisuras o fracturas frágiles en el interior de la junta debido a la gran diferencia de temperatura entre la zona caliente y la fría. Tras finalizar la soldadura, se combinan la inspección visual manual y los sistemas de inspección óptica automática (AOI). El sistema AOI se basa en el escaneo de alta velocidad del sistema visual para comparar automáticamente la forma de los puntos de soldadura, lo que resulta más eficiente y estable.

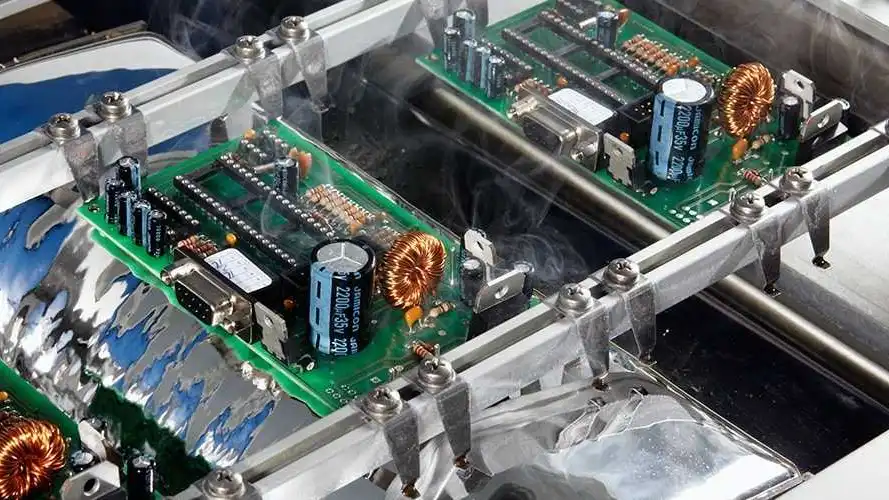

Cómo funciona el proceso de soldadura por ola (paso a paso)

El proceso de soldadura por ola se puede desglosar en las siguientes acciones detalladas, cada una de ellas esencial para formar uniones de soldadura fiables y un ensamblaje robusto de la placa de circuito impreso:

1. Preparación de la soldadura y la placa de circuito impreso

• Los componentes se colocan en la placa de circuito impreso (PCB).
• La placa se limpia, especialmente por la parte inferior, para eliminar películas contaminantes u óxido.
• El crisol de soldadura se llena con la aleación de soldadura elegida, verificando la temperatura y la composición correctas de la soldadura.

2. Aplicación de fundente

• El fundente se aplica a la placa de circuito impreso mediante pulverización o espuma. Esto disuelve los óxidos y garantiza que la soldadura se adhiera correctamente al pasar la placa sobre la ola de soldadura fundida.

3. Precalentamiento de la placa de circuito impreso (PCB).

• Antes de que la placa alcance el pico de la onda, se calienta primero: para evaporar los componentes solventes del fundente. Luego, se libera la actividad del fundente; finalmente, se deja que la temperatura general de la placa aumente gradualmente.
• La clave para la curva de temperatura reside en asegurar una distribución uniforme de la temperatura en toda la placa. Hay que tener cuidado con las placas gruesas, ya que absorben más calor y lo disipan lentamente. Si hay piezas en ambos lados, la capacidad calorífica será desigual, la temperatura será insuficiente y la humectación de la soldadura será deficiente. En la práctica, cada vez que se cambia el tipo de placa, se realiza una medición con una placa de medición de temperatura para ajustar la temperatura de cada sección de la zona de precalentamiento y de cada sección a un nivel adecuado.

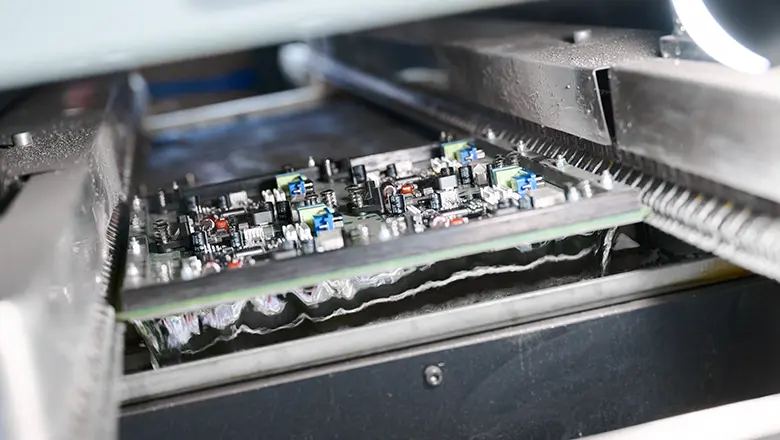

4. La onda de soldadura

• La placa se pasa de abajo hacia arriba sobre una ola de soldadura fundida en reposo.
• La soldadura líquida cubre todas las juntas expuestas, lo que enmascara la soldadura de componentes de orificio pasante, rellena los orificios en la placa de circuito impreso y forma conos de soldadura ("volcanes") en las salidas de los pines en la parte superior.

5. Separación de la soldadura y eliminación del exceso

• A medida que la placa de circuito impreso (PCB) se aleja de la cresta de la ola, el exceso de soldadura fluye de vuelta por efecto de la gravedad. En ocasiones, también se utilizan dispositivos como cuchillas de aire o dispositivos de vibración para facilitar el proceso de reflujo.
• El control de la velocidad de separación es de vital importancia y ayuda a prevenir la formación de defectos como filamentos de soldadura afilados, bolas de soldadura o puentes.

6. Enfriamiento e inspección

• El objetivo principal del paso de enfriamiento controlado es evitar que la soldadura desarrolle grietas o tensiones térmicas durante la solidificación.
• Durante la inspección, la atención principal se centra en comprobar si el relleno de soldadura está en su lugar y si existen problemas como puentes, bolas de soldadura o soldadura fría.

7. Eliminación del fundente (si es necesario)

• Para eliminar por completo los iones residuales de los productos clave, primero se debe limpiar el fundente para garantizar una fiabilidad a largo plazo.

Factores críticos para la calidad de la soldadura en el ensamblaje de placas de circuito impreso

Para obtener uniones de soldadura repetibles y robustas, es necesario controlar y ajustar varias variables críticas:

• Temperatura de soldadura y composición del crisol: Manténgalas siempre a la temperatura deseada para fundir correctamente la soldadura y conectar todas las uniones.
• Perfil de precalentamiento: Ajuste la temperatura gradualmente para evitar deformaciones o daños en las piezas sensibles.
• Altura de la ola y velocidad de la cinta transportadora: Establezca un tiempo de contacto preciso: demasiado tiempo provoca puentes, muy poco tiempo causa saltos.
• Orientación de los componentes: Disponga los componentes de manera que se minimicen las sombras y se maximice el contacto con las olas. Coloque los componentes más altos a sotavento, lejos de la entrada de la ola.
• Dimensiones de la almohadilla y del orificio: El dimensionamiento adecuado garantiza que la cantidad correcta de soldadura líquida llene cada junta.
• Tipo y forma de suministro de fundente: Cobertura adecuada y uniforme para una humectación limpia, sin causar exceso de residuos ni zonas sin cubrir.

Diseño de PCB para un proceso de soldadura por ola eficaz

La soldadura por ola está profundamente influenciada por Diseño de PCB:

• Diseño de la almohadilla y el orificio: Asegúrese de que la función de orificio pasante esté implementada y que el relleno sea completo. Al diseñar las almohadillas y las vías, las dimensiones de las almohadillas anulares y los diámetros de los orificios deben cumplir estrictamente con las normas IPC.
• Espaciado de componentes: Debe haber suficiente espacio entre los componentes y los pines para evitar cortocircuitos.
• Dirección de la onda: Alinee los conectores y los componentes densos en paralelo a la ola de soldadura para lograr una humectación más uniforme de la soldadura.
• Máscara para soldar: Al aplicar la máscara de soldadura, se debe añadir un puente de máscara entre los pines para evitar la formación de puentes entre pines de paso fino. Si se trata de un diseño complejo, recuerde definir claramente el área de soldadura para la capa de máscara. De esta forma, la soldadura por ola será más uniforme y se reducirá la acumulación de exceso de soldadura.
• Relieves térmicos: Si se necesitan almohadillas térmicas para conectar grandes superficies de cobre, se recomienda utilizar un diseño con alivio de calor para evitar que las almohadillas se calienten rápidamente, lo que garantiza que la soldadura se funda por completo y que las uniones soldadas sean más fiables.
• Espesor de PCB: Optimice el grosor para evitar que la placa de circuito impreso se curve a medida que se desplaza a través de la soldadura caliente; las placas delgadas pueden curvarse y crear conexiones de soldadura inconsistentes, especialmente cuando la altura de la ola de soldadura es elevada.
• Orientación de los componentes: Fundamental para ensamblajes de PCB de doble cara o al soldar componentes de montaje superficial. Coloque los componentes sensibles o de gran tamaño lejos del lado de entrada de la ola para evitar sombras y asegúrese de que los componentes altos o sensibles al calor no impidan que la ola haga contacto correctamente con cada unión.

Aplicaciones: Dónde y por qué se utiliza la soldadura por ola

El proceso de soldadura por ola se utiliza principalmente para soldar componentes electrónicos en placas de circuitos impresos cuando la durabilidad, la velocidad y el rendimiento son esenciales. Es especialmente preferido en:

• Soldadura masiva para componentes electrónicos de automoción: La soldadura por lotes de componentes electrónicos para automóviles requiere conectores duraderos, bases de relés e interfaces de alta fiabilidad, lo cual se logra básicamente mediante la soldadura por ola.
• Equipos industriales y fuentes de alimentación: En equipos industriales y fuentes de alimentación, las placas de circuito impreso deben manejar corrientes relativamente altas, los componentes enchufables son de gran tamaño o se requieren altos niveles de resistencia mecánica. Las uniones soldadas mediante soldadura por ola presentan una buena consistencia y cumplen con los requisitos de rendimiento de los productos.
• Electrónica de consumo: En la electrónica de consumo, como las placas de control de electrodomésticos, las tiras de LED y los amplificadores de potencia de audio, se encuentran tanto conectores como componentes de montaje superficial, lo que da lugar a procesos de ensamblaje mixtos. Se requiere un método de soldadura fiable y automatizado, y la soldadura por ola resulta muy adecuada.
• Equipos médicos y aeroespaciales: En los sectores de equipos médicos y aeroespacial, los requisitos de inspección de calidad y fiabilidad para las uniones soldadas son extremadamente estrictos. Los procesos automatizados, como la soldadura por ola, ofrecen una trazabilidad completa y registros del proceso, por lo que suelen ser la opción preferida para este tipo de aplicaciones.

Ventajas y desventajas del proceso de soldadura por ola

Ventajas

• Eficiencia:  La soldadura por ola permite soldar cientos de puntos de soldadura simultáneamente. En la producción en masa, es la forma más rápida de soldar componentes en placas de circuitos impresos.
• Consistencia: El funcionamiento automatizado evita la influencia de factores humanos. Siempre que los parámetros del equipo estén ajustados correctamente, la temperatura, la humectación y el efecto de llenado de cada junta de soldadura pueden alcanzar el estado ideal.
• Ideal para soldadura de orificios pasantes: Si la placa se compone principalmente de componentes enchufables, dispositivos de alimentación o conectores, la soldadura por ola es la opción más adecuada.
• Compatibilidad sin plomo: Los equipos de soldadura por ola y el control de procesos actuales pueden manejar tanto soldadura sin plomo como soldadura tradicional con plomo, cumpliendo plenamente con los requisitos actuales de protección ambiental.
• Escalabilidad: Una línea de soldadura por ola puede adaptarse rápidamente para producir diferentes productos cambiando el accesorio y ajustando el programa. Esta flexibilidad resulta muy práctica para los fabricantes por contrato.

Desventajas

• Manipulación limitada de componentes SMD: Si la placa contiene muchos componentes de montaje superficial muy juntos, la soldadura por ola puede verse dificultada, por lo que se debe utilizar la soldadura selectiva para compensarlo.
• Restricciones de diseño: Al diseñar la placa de circuito impreso (PCB), se deben reservar canales para las crestas de las ondas. Si la densidad de la placa es muy alta o se realiza un apilamiento 3D, es conveniente utilizar el proceso de soldadura por ola.
• Estrés termal: Algunos componentes sensibles, si se colocan en la parte inferior de la placa y en contacto directo con soldadura de alta temperatura, no pueden soportar el choque térmico.
• Necesidades de mantenimiento: Los residuos y óxidos que se acumulan en el crisol de estaño deben eliminarse periódicamente para evitar la obstrucción del fundente, y el control de temperatura también debe calibrarse en cualquier momento.
• Residuos de fundente: Tras la soldadura, es necesario lavar especialmente los restos de fundente, sobre todo en el caso de productos con altos requisitos de seguridad y fiabilidad.

Soldadura por ola vs. soldadura por reflujo

Tanto el proceso de soldadura por ola como el de soldadura por reflujo son esenciales en el conjunto de herramientas de ensamblaje de PCB actuales, pero cumplen funciones diferentes.

Soldadura por ola:

• Se utiliza mejor para soldar componentes de orificio pasante y conexiones masivas.
• Utiliza una ola de soldadura (soldadura caliente y fundida) para formar uniones de soldadura en la parte inferior de la placa de circuito impreso durante el paso a través de la ola.
• El equipo automatizado tiñe simultáneamente todo el metal expuesto en la superficie inferior de la placa.
• Adecuado para componentes de gran tamaño, conectores y diseños con altos requisitos de resistencia mecánica.

Soldadura por reflujo:

• Se utiliza principalmente para soldar componentes de montaje superficial, como resistencias, condensadores, circuitos integrados, etc., que se colocan sobre almohadillas de soldadura recubiertas con pasta de soldadura.
• Durante el proceso de soldadura, la pasta de soldadura se funde controlando la convección de aire caliente o el calentamiento por infrarrojos (es decir, el "horno de reflujo") para formar las uniones soldadas.
• Permite un control preciso sobre la soldadura de las almohadillas de montaje superficial y minimiza el estrés térmico.

Tabla de comparación:

Cuándo utilizar cada uno: La soldadura por ola es una opción común y económica para la producción en masa de placas de orificio pasante, especialmente en situaciones donde los requisitos de fiabilidad para conectores o componentes de potencia son relativamente altos. La soldadura por reflujo es más adecuada para placas de montaje superficial complejas y de alta densidad, o placas de circuito impreso con componentes fijados en ambos lados.

Soldadura por ola para componentes de montaje superficial

Aunque la soldadura por ola se utiliza principalmente para soldar componentes de orificio pasante, si se ajusta el diseño, también puede emplearse para el montaje superficial de algunos componentes. Este método de operación permite reducir costes y mejorar la practicidad.

Técnicas para soldar componentes de montaje superficial:

• Pegamento y onda: Primero, aplique pegamento a la superficie inferior de la placa, fije los componentes de montaje superficial y luego realice la soldadura por ola. Este método se utiliza comúnmente en componentes pasivos MELF, SOIC o de gran tamaño.
• Paletas de soldadura selectiva: Proteger los componentes SMD y exponer solo los pines y las almohadillas deseados a la ola de soldadura; se utiliza para híbridos complejos.
• Diseño y disposición optimizados: Para los componentes de montaje superficial que deben someterse a soldadura por ola, es necesario aumentar adecuadamente el espaciado y el tamaño de las almohadillas, y la dirección de colocación de los componentes también debe evitar en la medida de lo posible la entrada de la ola para reducir el efecto de sombra.

Defectos comunes y solución de problemas en el proceso de soldadura por ola

Comprender y solucionar los defectos de soldadura es fundamental para una soldadura en masa eficaz y un ensamblaje de PCB robusto.

Defectos comunes:

• Puentes de soldadura: Evite la soldadura entre pines, por ejemplo, aplicando demasiada soldadura, colocando los pines demasiado juntos o utilizando parámetros incorrectos para la soldadura por ola.
• Uniones de soldadura en frío: Si las uniones de soldadura tienen un aspecto opaco o áspero, generalmente se debe a una temperatura insuficiente, una mala humectación o un enfriamiento rápido.
• Bolas de soldadura: Si las bolitas de soldadura redondas se adhieren a la placa, a menudo se debe a salpicaduras de fundente o a una mala fusión de la soldadura.
• Uniones sin rellenar o salteadas: La soldadura en el orificio no está completamente rellena o no está soldada, lo que generalmente está relacionado con la velocidad de paso a través de la placa, la aplicación de fundente o el tamaño inadecuado del diámetro de la almohadilla/orificio.
• Carámbanos y escoria: La aparición de rebabas de soldadura en las uniones soldadas o de residuos de oxidación superficial excesivos se debe principalmente a una temperatura de soldadura incorrecta, una velocidad de separación demasiado lenta o a no limpiar el crisol de soldadura a tiempo.

Consejos para solucionar problemas:

• Inspeccione la aplicación del fundente: Un chorro demasiado escaso o bloqueado puede provocar que la superficie no se humedezca.
• Calibrar el precalentador: El calentamiento desigual provoca tensiones y una menor fiabilidad en las articulaciones.
• Ajuste la cinta transportadora y la altura de la ola: Ajuste la velocidad para permitir una correcta eliminación del exceso de soldadura.
• Limpie y renueve el crisol de soldadura: La acumulación de óxido (escoria) afecta la soldabilidad y la vida útil del proceso de fusión.

Causas y soluciones típicas de los defectos

Consideraciones de seguridad y medioambientales en la soldadura en masa

Seguridad del trabajador

• La soldadura fundida es peligrosa: Las temperaturas suelen superar los 250 °C, por lo que se requieren protocolos estrictos para prevenir quemaduras o incendios.
• Exposición al plomo y a sustancias químicas: Las líneas de soldadura que cumplen con la normativa RoHS suelen estar libres de plomo, pero incluso las aleaciones de soldadura modernas contienen metales que requieren un manejo cuidadoso. Es fundamental utilizar equipos de protección individual (EPI) adecuados y sistemas de extracción de humos.
• Entrenamiento regular: El personal debe estar capacitado en el manejo de equipos, respuesta a emergencias y manipulación segura de productos químicos.

Cuestiones ambientales

• Eliminación adecuada de escorias: Los residuos de soldadura deben desecharse como desechos peligrosos o reciclarse a través de proveedores certificados. Nunca deseche el óxido ni la soldadura usada en la basura común. Esto protege tanto al personal de la fábrica como al medio ambiente en general.
• Cambia a soldadura sin plomo: La mayoría de las máquinas de soldadura por ola y líneas de ensamblaje de PCB modernas utilizan ahora aleaciones de soldadura sin plomo (como SAC305), lo que reduce drásticamente los residuos peligrosos y cumple con las directivas RoHS internacionales. Mantenga una estricta separación entre los procesos con y sin plomo para evitar la contaminación.
• Aguas residuales procedentes de la eliminación de fundente: Cuando se utilizan fundentes solubles en agua y es necesario limpiar las placas después de soldar, el agua de enjuague que contiene residuos de fundente debe tratarse de acuerdo con las normativas locales antes de su eliminación.
• Gestión de la energía: Las máquinas de soldadura por ola mantienen la soldadura a alta temperatura de forma continua, consumiendo electricidad. Implemente un sistema de gestión térmica programable y haga funcionar las máquinas solo en reposo o a la temperatura deseada cuando la producción lo requiera, para ahorrar energía.

Tendencias y futuro de la soldadura por ola

La soldadura por ola sigue siendo un proceso crucial en la fabricación de productos electrónicos, pero continúa adaptándose:

• Monitorización de procesos mediante IoT: Las modernas máquinas de soldadura por ola suelen estar equipadas con sensores y conectividad en la nube, lo que permite el seguimiento en tiempo real de la temperatura de la soldadura, la altura de la ola, el uso de fundente y el estado de la cinta transportadora.
• Tecnologías de soldadura selectiva: A medida que el diseño de las placas de circuito impreso se vuelve más complejo, la soldadura selectiva permite una aplicación precisa y programable de la soldadura solo en las partes de la placa que la necesitan, incluso con componentes en ambos lados de la placa.
• Control de calidad automatizado: Los sistemas de inspección óptica automatizada (AOI) basados ​​en inteligencia artificial ahora revisan cada unión después de la soldadura, identificando rápidamente los defectos y proporcionando información para la mejora continua de los procesos de soldadura.
• Aleaciones y composiciones químicas avanzadas: La búsqueda de materiales de soldadura cada vez más fiables, resistentes a la oxidación y respetuosos con el medio ambiente da lugar a nuevas mezclas de estaño, plata, cobre y aditivos, que forman conexiones de soldadura de primera clase para industrias críticas.
• Fabricación verde: Los objetivos de sostenibilidad impulsan mejoras en la eficiencia energética, el reciclaje de escoria y la selección de fundentes y máscaras de soldadura menos tóxicos, lo que hace que la soldadura por ola no solo sea eficaz, sino también respetuosa con el medio ambiente.
• Gemelos digitales y simulación: Las nuevas plataformas de fabricación digital simulan los procesos de soldadura de orificios pasantes y de montaje superficial, lo que permite a los ingenieros de DFM predecir la calidad de las uniones de soldadura y optimizar los diseños antes de que se fabrique la primera placa.

Preguntas frecuentes: El proceso de soldadura por ola

¿Qué tipos de soldadura se utilizan en el proceso de soldadura por ola?

La mayoría de las líneas de producción modernas utilizan aleaciones sin plomo, como la SAC305 (estaño-plata-cobre), lo que permite el cumplimiento de la normativa RoHS. Históricamente, las aleaciones de estaño-plomo (Sn63Pb37) eran comunes, pero actualmente su uso está restringido en la mayoría de los productos.

¿Se puede utilizar la soldadura por ola para placas con componentes en ambos lados?

Sí, mediante una secuenciación cuidadosa. Normalmente, los componentes de montaje superficial se sueldan primero por reflujo (en la cara superior o, a veces, en ambas caras de la placa de circuito impreso), y luego se sueldan por ola los componentes de orificio pasante. Los componentes SMD sensibles de la cara inferior deben fijarse con adhesivo y ser compatibles con la temperatura de soldadura.

¿Cómo se optimiza el proceso de soldadura por ola para minimizar los defectos?

• Perfilar la temperatura de precalentamiento y de la ola de soldadura
• Utilice el tipo y la cantidad de fundente adecuados para la eliminación de óxidos y la humectación.
• Supervise el tamaño de las almohadillas y los orificios, ajuste la velocidad de la cinta transportadora y asegúrese de que se drene toda la soldadura a medida que la placa de circuito impreso se aleja de la ola.
• Inspeccione con frecuencia si hay bolas de soldadura, puentes y juntas salteadas utilizando AOI.

¿Por qué es tan importante un diseño adecuado de la placa de circuito impreso (PCB) para el proceso de soldadura por ola?

El diseño de la placa de circuito impreso (PCB) influye en todos los aspectos de la soldadura en masa: desde cómo la ola llega a la almohadilla, hasta la forma que adoptan las uniones de soldadura, pasando por la prevención de puentes de soldadura y la facilidad de inspección. Un mal diseño de PCB puede frustrar incluso el proceso de soldadura por ola mejor optimizado.

¿Qué fiabilidad ofrece la soldadura por ola en comparación con la soldadura por reflujo?

Para conectores pasantes o componentes de alta potencia, la soldadura por ola ofrece una resistencia mecánica superior y una menor resistencia de contacto. Para componentes SMD de alta densidad y paso fino, la soldadura por reflujo proporciona un mayor control y precisión.

¿Qué mantenimiento requieren las máquinas de soldadura por ola?

Eliminación periódica de escoria, limpieza de crisoles, comprobación de la bomba y la boquilla de ola, calibración de termopares y limpieza del sistema de fundente. Descuidar estas tareas puede provocar un aumento de los defectos de soldadura y una disminución de la vida útil de la máquina.

Conclusión: ¿Es la soldadura por ola la técnica adecuada para el ensamblaje de su placa de circuito impreso?

La soldadura por ola es una técnica que sigue siendo fundamental en los sectores más exigentes y de alta fiabilidad de la fabricación de productos electrónicos, incluso cuando la soldadura por reflujo y el montaje superficial (SMT) dominan los dispositivos de consumo miniaturizados. Si su aplicación requiere conexiones de soldadura robustas, conectores grandes o la necesidad de soldar componentes electrónicos en placas de circuitos impresos de forma rápida y a gran escala, la soldadura por ola suele ser la mejor opción.

La elección entre soldadura por ola y soldadura por reflujo no solo depende de los componentes que utilice, sino también del diseño de su placa de circuito impreso, los volúmenes de producción que prevea y el nivel de tensión mecánica que experimentarán sus ensamblajes.

Para maximizar su éxito:

• Aplique DFM a cada placa; optimice sus procesos de soldadura desde el principio.
• Colabore con sus socios fabricantes desde el principio para desarrollar estrategias de placas híbridas.
• Invierta en auditorías de procesos periódicas y en el mantenimiento de los equipos para lograr un ensamblaje uniforme y de alto rendimiento.

El proceso de soldadura por ola es un método probado, adaptable y, gracias a la continua innovación en equipos y control de procesos, seguirá siendo una piedra angular del ensamblaje de placas de circuito impreso y uno de los mejores procesos de soldadura en los años venideros.

¿Tiene algún desafío complejo o de vanguardia en soldadura por ola?

Consulte con socios experimentados, tome como referencia las normas IPC y nunca subestime la importancia del diseño y la planificación de procesos. El proceso de soldadura adecuado puede marcar la diferencia entre un producto que simplemente funciona y uno que destaca durante años en el mercado.
